Транспортер цепной

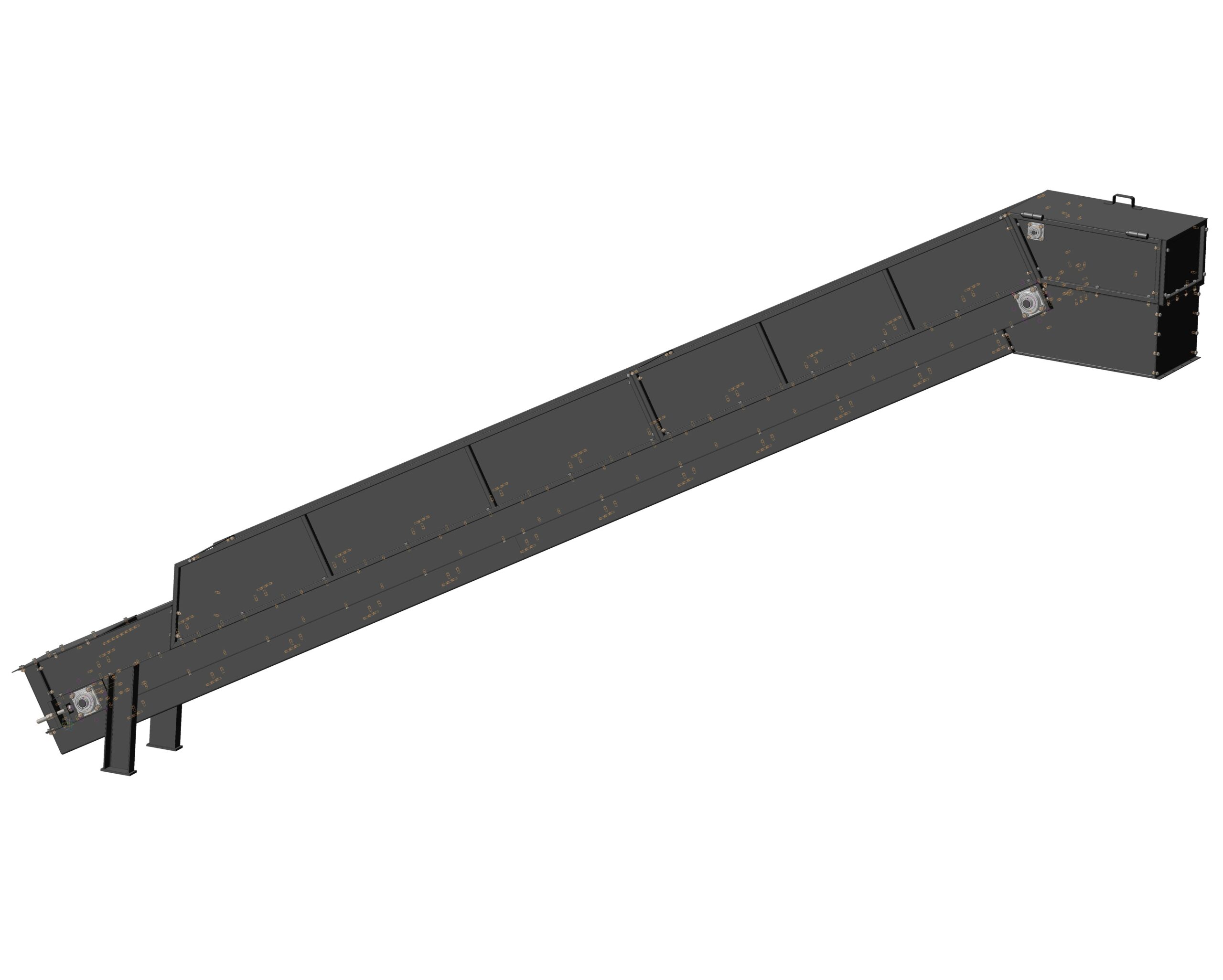

Цепной транспортер для подачи или отвода сыпучих продуктов (например: опил, стружка) с перепадом по высоте закрытого типа. Данное оборудование может использоваться как самостоятельное изделие, так и входить в состав технологической линии (например: завод по производству пеллет). Габарит рабочей зоны (ДхШхВ), мм: 5760х410х187. Мощность, кВт: 2,2. Высота подъема, м: 3,0

Состав: 3D сборка

Софт: КОМПАС-3D 16.1

Файлы:

3D/

3D/АИР80А IM2081 (2,4,6,8 пол)....m3d

3D/ТР-00.00.02 - Шторка.m3d

3D/ТР-01.00.00 - Корпус/

3D/ТР-01.00.00 - Корпус/ТР-01.00.03 - Прокладка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.00.01 - Скоба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.11 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.03 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.10 - Обечайка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.04 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.07 - Швеллер.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.02 - Швеллер.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.09 - Заглушка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.05 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.01 - Швеллер.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.08 - Пластина.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.00 - Основание.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.01.00 - Основание/ТР-01.01.06 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.08.00 - Дно/

3D/ТР-01.00.00 - Корпус/ТР-01.08.00 - Дно/ТР-01.08.02 - Скоба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.08.00 - Дно/ТР-01.08.00 - Дно.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.08.00 - Дно/ТР-01.08.01 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.08.00 - Дно/ТР-01.08.03 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.12.00 - Шарнир/

3D/ТР-01.00.00 - Корпус/ТР-01.12.00 - Шарнир/ТР-01.12.00 - Шарнир.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.12.00 - Шарнир/ТР-01.12.01 - Ось.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.12.00 - Шарнир/ТР-01.12.02 - Втулка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.12.00 - Шарнир/ТР-01.12.03 - Кольцо.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/ТР-01.02.00 - Стенка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/ТР-01.02.04 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/ТР-01.02.01 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/ТР-01.02.03 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/ТР-01.02.06 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/ТР-01.02.02 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.02.00 - Стенка/ТР-01.02.05 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.00.05 - Проушина.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.11.00 - Кожух/

3D/ТР-01.00.00 - Корпус/ТР-01.11.00 - Кожух/ТР-01.11.00 - Кожух.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.11.00 - Кожух/ТР-01.11.03 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.11.00 - Кожух/ТР-01.11.02 - Стенка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.11.00 - Кожух/ТР-01.11.01 - Стенка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.05.00 - Стенка/

3D/ТР-01.00.00 - Корпус/ТР-01.05.00 - Стенка/ТР-01.05.01 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.05.00 - Стенка/ТР-01.05.00 - Стенка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.05.00 - Стенка/ТР-01.05.02 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.05.00 - Стенка/ТР-01.05.03 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.14.00 - Крышка/

3D/ТР-01.00.00 - Корпус/ТР-01.14.00 - Крышка/ТР-01.14.01 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.14.00 - Крышка/ТР-01.14.00 - Крышка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.09.00 - Кожух/

3D/ТР-01.00.00 - Корпус/ТР-01.09.00 - Кожух/ТР-01.09.01 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.09.00 - Кожух/ТР-01.09.02 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.09.00 - Кожух/ТР-01.09.00 - Кожух.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.07.00 - Створка/

3D/ТР-01.00.00 - Корпус/ТР-01.07.00 - Створка/ТР-01.07.03 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.07.00 - Створка/ТР-01.07.00 - Створка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.07.00 - Створка/ТР-01.07.01 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.07.00 - Створка/ТР-01.07.02 - Втулка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.00.04 - Вал.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.03.00 - Стенка/

3D/ТР-01.00.00 - Корпус/ТР-01.03.00 - Стенка/ТР-01.03.01 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.03.00 - Стенка/ТР-01.03.00 - Стенка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.03.00 - Стенка/ТР-01.03.04 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.03.00 - Стенка/ТР-01.03.02 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.03.00 - Стенка/ТР-01.03.03 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.13.00 - Крышка/

3D/ТР-01.00.00 - Корпус/ТР-01.13.00 - Крышка/ТР-01.13.02 - Планка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.13.00 - Крышка/ТР-01.13.04 - Ребро.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.13.00 - Крышка/ТР-01.13.01 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.13.00 - Крышка/ТР-01.13.03 - Ребро.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.13.00 - Крышка/ТР-01.13.00 - Крышка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.10.00 - Крышка/

3D/ТР-01.00.00 - Корпус/ТР-01.10.00 - Крышка/ТР-01.10.00 - Крышка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.10.00 - Крышка/ТР-01.10.03 - Ребро.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.10.00 - Крышка/ТР-01.10.01 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.10.00 - Крышка/ТР-01.10.02 - Ребро.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.15.00 - Кронштейн/

3D/ТР-01.00.00 - Корпус/ТР-01.15.00 - Кронштейн/ТР-01.15.02 - Пластина.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.15.00 - Кронштейн/ТР-01.15.01 - Пластина.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.15.00 - Кронштейн/ТР-01.15.00 - Кронштейн.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.15.00 - Кронштейн/ТР-01.15.03 - Круг.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.06.00 - Крышка/

3D/ТР-01.00.00 - Корпус/ТР-01.06.00 - Крышка/ТР-01.06.03 - Ручка.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.06.00 - Крышка/ТР-01.06.00 - Крышка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.06.00 - Крышка/ТР-01.06.04 - Ребро.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.06.00 - Крышка/ТР-01.06.01 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.06.00 - Крышка/ТР-01.06.05 - Ребро.m3d

3D/ТР-01.00.00 - Корпус/UCF 204 - Фланцевый подшипник SNR.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.04.00 - Стенка/

3D/ТР-01.00.00 - Корпус/ТР-01.04.00 - Стенка/ТР-01.04.03 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.04.00 - Стенка/ТР-01.04.01 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.04.00 - Стенка/ТР-01.04.05 - Лист.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.04.00 - Стенка/ТР-01.04.02 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.04.00 - Стенка/ТР-01.04.00 - Стенка.a3d

3D/ТР-01.00.00 - Корпус/ТР-01.04.00 - Стенка/ТР-01.04.04 - Труба.m3d

3D/ТР-01.00.00 - Корпус/ТР-01.00.00 - Корпус.a3d

3D/ТР-06.00.00 - Кронштейн/

3D/ТР-06.00.00 - Кронштейн/ТР-06.00.01 - Лист.m3d

3D/ТР-06.00.00 - Кронштейн/ТР-06.00.02 - Лист.m3d

3D/ТР-06.00.00 - Кронштейн/ТР-06.00.04 - Косынка.m3d

3D/ТР-06.00.00 - Кронштейн/ТР-06.00.03 - Косынка.m3d

3D/ТР-06.00.00 - Кронштейн/ТР-06.00.00 - Кронштейн.a3d

3D/ТР-05.00.00 - Натяжитель/

3D/ТР-05.00.00 - Натяжитель/ТР-05.00.02 - Гайка.m3d

3D/ТР-05.00.00 - Натяжитель/ТР-05.00.01 - Лист.m3d

3D/ТР-05.00.00 - Натяжитель/ТР-05.00.00 - Натяжитель.a3d

3D/ТР-02.00.00 - Вал неприводной/

3D/ТР-02.00.00 - Вал неприводной/ТР-02.00.00 - Вал неприводной.a3d

3D/ТР-02.00.00 - Вал неприводной/ТР-02.01.00 - Звезда в сборе/

3D/ТР-02.00.00 - Вал неприводной/ТР-02.01.00 - Звезда в сборе/ТР-02.01.02 - Ступица.m3d

3D/ТР-02.00.00 - Вал неприводной/ТР-02.01.00 - Звезда в сборе/ТР-02.01.01 - Звезда.m3d

3D/ТР-02.00.00 - Вал неприводной/ТР-02.01.00 - Звезда в сборе/ТР-02.01.00 - Звезда в сборе.a3d

3D/ТР-02.00.00 - Вал неприводной/ТР-02.00.01 - Вал.m3d

3D/UCF 208 - Фланцевый подшипник SNR.m3d

3D/ТР-00.00.00 - Транспортер.a3d

3D/ТР-00.00.00 - Транспортер (в разносе).a3d

3D/ТР-00.00.04 - Настил.m3d

3D/ТР-00.00.01 - Настил.m3d

3D/ТР-00.00.03 - Планка.m3d

3D/ЗМП-40 - Мотор-редуктор.a3d

3D/ТР-03.00.00 - Вал приводной/

3D/ТР-03.00.00 - Вал приводной/ТР-03.00.00 - Вал приводной.a3d

3D/ТР-03.00.00 - Вал приводной/ТР-03.00.02 - Вал.m3d

3D/ТР-07.00.00 - Привод/

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Звено 2.a3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая.a3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Втулка.m3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Ролик.m3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Ось.m3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Щека 2.m3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Звено в сборе.a3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Щека.m3d

3D/ТР-07.00.00 - Привод/2ПР-31,75-177 ГОСТ 13568-97 - Цепь роликовая/Звено 1.a3d

3D/ТР-07.00.00 - Привод/ТР-07.00.02 - Звездочка.m3d

3D/ТР-07.00.00 - Привод/ТР-07.00.00 - Привод.a3d

3D/ТР-07.00.00 - Привод/ТР-07.00.01 - Ступица.m3d

3D/ТР-04.00.00 - Полотно/

3D/ТР-04.00.00 - Полотно/ТР-04.00.00 - Полотно.a3d

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/М112-1,1-80-1 ГОСТ 588-81 - Щека наружная.m3d

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/М112-1,1-80-1 ГОСТ 588-81 - Щека наружная со спецэлементом.m3d

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая .a3d

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/Звено внутреннее/

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/Звено внутреннее/М112-1,1-80-1 ГОСТ 588-81 - Щека.m3d

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/Звено внутреннее/М112-1,1-80-1 ГОСТ 588-81 - Втулка.m3d

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/Звено внутреннее/М112-1,1-80-1 ГОСТ 588-81 - Ось.m3d

3D/ТР-04.00.00 - Полотно/М112-1,1-80-1 ГОСТ 588-81 - Цепь тяговая пластинчатая/Звено внутреннее/М112-1,1-80-1 ГОСТ 588-81 - Звено внутреннее.a3d

3D/ТР-04.00.00 - Полотно/ТР-04.00.01 - Пластина.m3d

3D/ТР-04.00.00 - Полотно/ТР-04.00.02 - Пластина.m3d
