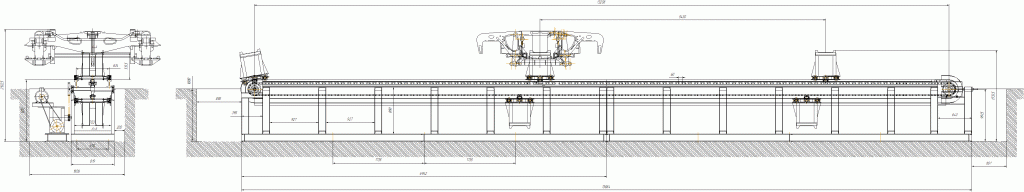

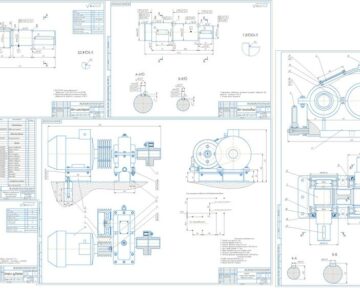

Конвейер для транспортировки тележек грузовых вагонов

Конвейер устанавливается в тележечном цехе вагонных депо и предназначен для транспортировки тележек грузовых вагонов с мойки по постам ремонта. Конвейер разработан и изготовлен по техническим условиям полученным одного из депо ВСЖД

Техническая характеристика
Габаритные размеры с тележками(ширина, длина, высота, мм) ширина с приводом(мм) 880*13885*1735*1550
Тяговый орган пластинчатая цепь
Привод электромеханический
Тип привода ведущего вала конвейера цепной ПР-19,05
Эл.двигатель АИР S4 3 кВт 950 об/мин
Редуктор червячный Ч-160-12,5-51-У2
Скорость перемещения тележек ~ 12 м/мин
Передаточное отношение привода 57,5

Состав: ВО, СБ, Детали, Привод Язык документа

Софт: Компас

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Конвейер для транспортировки тележек грузовых вагонов

Просмотр файлов
конвейер тележек/Thumbs.db
конвейер тележек/привод, натяжное/
конвейер тележек/привод, натяжное/Thumbs.db
конвейер тележек/привод, натяжное/вал ведомый.bak
конвейер тележек/привод, натяжное/вал ведомый.cdw
конвейер тележек/привод, натяжное/вал ведущий измененный .bak.cdw
конвейер тележек/привод, натяжное/звез ведущ.bak
конвейер тележек/привод, натяжное/звез ведущ.cdw
конвейер тележек/привод, натяжное/звездочка ведомая.cdw
конвейер тележек/привод, натяжное/звездочка ведущая под 50.08.bak
конвейер тележек/привод, натяжное/звездочка ведущая под 50.08.cdw
конвейер тележек/привод, натяжное/звездочка ведущая.bak
конвейер тележек/привод, натяжное/звездочка ведущая.cdw
конвейер тележек/привод, натяжное/ЗВЕЗДОЧКА под 50,08 .bak
конвейер тележек/привод, натяжное/ЗВЕЗДОЧКА под 50,08.cdw
конвейер тележек/привод, натяжное/крышка.cdw
конвейер тележек/привод, натяжное/натяжное.cdw
конвейер тележек/привод, натяжное/ПРИВОД без размеров.bak
конвейер тележек/привод, натяжное/ПРИВОД без размеров.cdw
конвейер тележек/привод, натяжное/ПРИВОД.cdw
конвейер тележек/привод, натяжное/редуктор.cdw
конвейер тележек/привод, натяжное/шкив ведомый.cdw
конвейер тележек/привод, натяжное/шкив ведущий.cdw
конвейер тележек/рама.cdw
конвейер тележек/сборочный.cdw
конвейер тележек/сборочный2.cdw
конвейер тележек/тележка/
конвейер тележек/тележка/балка.bak
конвейер тележек/тележка/балка.cdw
конвейер тележек/тележка/колесо.bak
конвейер тележек/тележка/колесо.cdw
конвейер тележек/тележка/крышка.bak
конвейер тележек/тележка/крышка.cdw
конвейер тележек/тележка/ось.cdw
конвейер тележек/тележка/поводок.cdw
конвейер тележек/тележка/рама тележки.bak
конвейер тележек/тележка/рама тележки.cdw
конвейер тележек/тележка/рычаг.bak
конвейер тележек/тележка/рычаг.cdw
конвейер тележек/тележка/тележка.bak
конвейер тележек/тележка/тележка.cdw
конвейер тележек/цепь/
конвейер тележек/цепь/звездочка ведомаяcdw.cdw
конвейер тележек/цепь/звено.bak
конвейер тележек/цепь/звено.cdw
конвейер тележек/цепь/элементы.bak
конвейер тележек/цепь/элементы.cdw
