Операция Укомплектация-2

Ковшовый элеватор ЦС-320

БГТУ им. Шухова
Кафедра механического оборудования
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему "Расчет основных параметров ковшового элеватора ЦС-320
Белгород 2013

Графическая часть содержит 2 листа А1, 4 листа А2 и спецификации к ним
Курсовой проект содержит 26 страниц пояснительной записки, содержащей 10 рисунков, 5 источников
В данной курсовой работе был выполнен расчет основных параметров ковшового цепного элеватора. Выбрано количество и тип цепи (2 цепи тяговые пластинчатые М450), расчитаны погонный вес цепей и ковшей (880 Н/м), габариты (B=320 мм, L=165 мм, H=235 мм) и вместимость ковша (6,4 л), максимальное усилие в цепи (96644 Н), диаметр приводной звездочки (630 мм), необходимая мощность двигателя (30 кВт). Был выбран электродвигатель АО2-72-4, редуктор РМ-500, муфта МУВП-6.

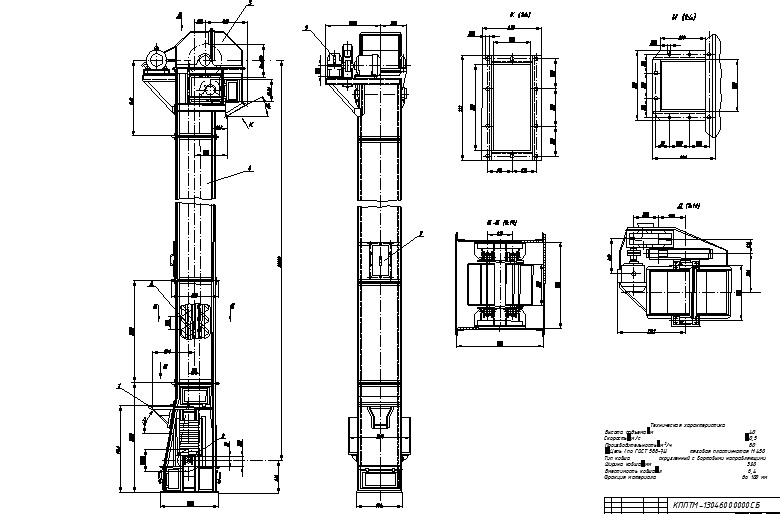

Состав: Общий вид, грузовое натяжное устройство, тяговый орган, деталировка (комплект отклоняющих блоков, комплект натяжных звездочек), спецификации, ПЗ Язык документа

Софт: AutoCAD 2013
