Операция Укомплектация-2

Кран-балка опорная 5т

Бел.-Рос. ун-т гр. ПДМ-073

Грузоподъемность 5,0 т
Высота подъема 10 м
Скорость подъема груза 16 м/мин
Скорость передвижения тали 20 м/мин
Скорость передвижения крана 37 м/мин
Группа режима работы А4

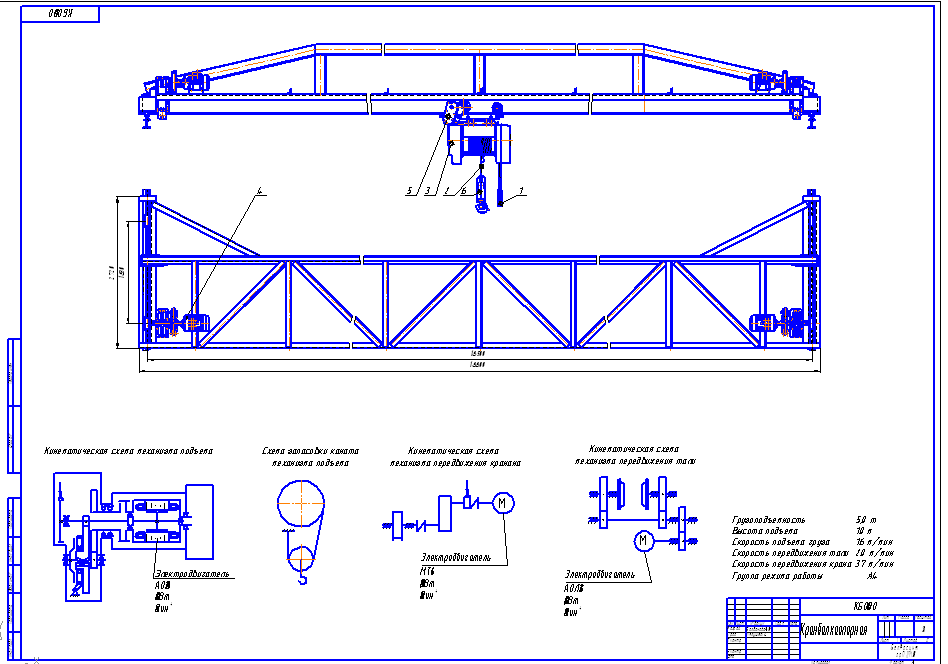

Лист 1 - общий вид кран-балки с кинематическими схемами механизма подъема, передвижения крана и тали, схема запасовки каната. Лист 2 - сборочный чертеж механизма подъема. К листу1 - перечень элементов, к листу 2 - спецификация

Состав: ВО, Спецификация, Перечень элементов, Механизм подъема

Софт: Компас v10

Просмотр файлов
Перечень эл-тов к 1.cdw
Спецификация лист2.spw
печать лист1.cdw
печать лист2.cdw
