Кран башенный грузоподъемностью 6.3 т

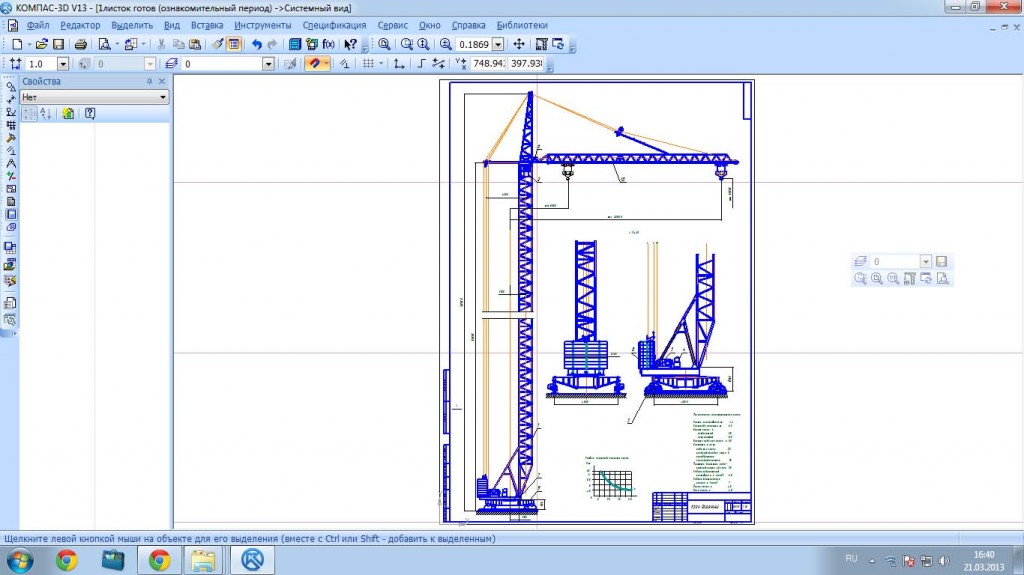

Курсовой проект по Грузоподъемным машинам.Проект содержит чертежи: - общий вид (спецификация прилагается); - механизм подъема (спецификация прилагается); - механизм поворота (спецификация прилагается); - барабан механизма подъема и его ось (спецификация прилагается). Расчетно-пояснительная записка: все проектировочные и проверочные расчеты механизмов и узлов.

В результате проделанной работы нами был спроектирован башенный кран грузоподъёмностью 6,3тонны, длиной стрелы 20м и скоростью подъёма груза
10 м/мин.
В данном курсовом проекте схема механизма подъёма представлена в виде двигателя- двухступенчатого цилиндрического редуктора-барабана. Такая компоновка наиболее выгодна для данного крана, где есть ограниченность в габаритах. Данная схема наиболее проста, экономична и наиболее приемлема в данном случае. Детали механических передач защищены от воздействия внешней среды и попадания пыли и грязи уплотнениями и манжетами. Масло, заливаемое в редуктор, обеспечивает смазку трущихся поверхностей, зубьев (смазка производится окунанием и частичным разбрызгиванием).
Механизм вращения полноповоротный, что позволяет работать крану во всем диапазоне углов поворота .Схема механизма поворота с трехступенчатым планетарным редуктором наиболее подходящая в данном случае, так как существуют ограничения по высоте механизма. Данная схема не требует особых затрат и имеет преимущественно компактные габариты в сравнении с остальными предложенными схемами.
В результате выполненного курсового проекта достигнуто изменение некоторых технических характеристик крана до требуемых значений при одновременном сокращении номенклатуры используемых деталей, применении стандартизованных узлов и некоторых общих деталей, как для механизма подъема, так и для механизма вращения, что в итоге снижает стоимость крана.

Техническая характеристика крана
Группа классификации А4
Грузоподъемность, т, 6.3
Вылет крюка, м:
наибольший 20
наименьший 5,5
Высота подъема крюка, м, 35
Скорость, м/мин:
подъема груза 10
плавной посадки груза 5
передвижение грузовой каретки 10
Частота вращения поворотной части, об/мин 1.5
Радиус поворотной платформы, м (наиб) 3.8
Радиус внутреннего рельса, м (наим) 7
Колея крана, м 4.8
База крана, м 4.8

Состав: общий вид;механизм подъема); механизм поворотаия; барабан механизма подъема и его ось. Расчетно-пояснительная записка Язык документа

Софт: Компас v13

Сайт: www

Просмотр файлов
1листок готов.cdw
2 листок на печать готов.cdw
3 листок на печ.cdw
4 листок барабан на печать готов.cdw
4 листок ось готов.cdw
мой.doc
Спецификация 1 лист.spw
Спецификация 2 лист.spw
Спецификация 3 лист.spw
Спецификация 4 лист.spw
