Кран консольный поворотный 1.2т

Курсовая работа по ПТУ, кран консольный поворотный, два чертежа, два вид спереди и вид сверху, спецификация и пояснительная записка.

Техническая характеристика:
1.Грузоподъемность, кг 1250
2.Скорость подъема груза, м/с 0,32
3.Режим работы механизма тяжелый(5М)
4.Поворот стрелы крана вручную. Усилие при повороте, приложенное к подвешенному грузу, не более, Н 200
5.Мощность электродвигателя, кВт 6.5
6.Питающее напряжение, В 220/380
7.Частота тока, Гц 50

Состав: ОВ, спецификация, ПЗ Язык документа

Софт: Компас V12

Просмотр файлов

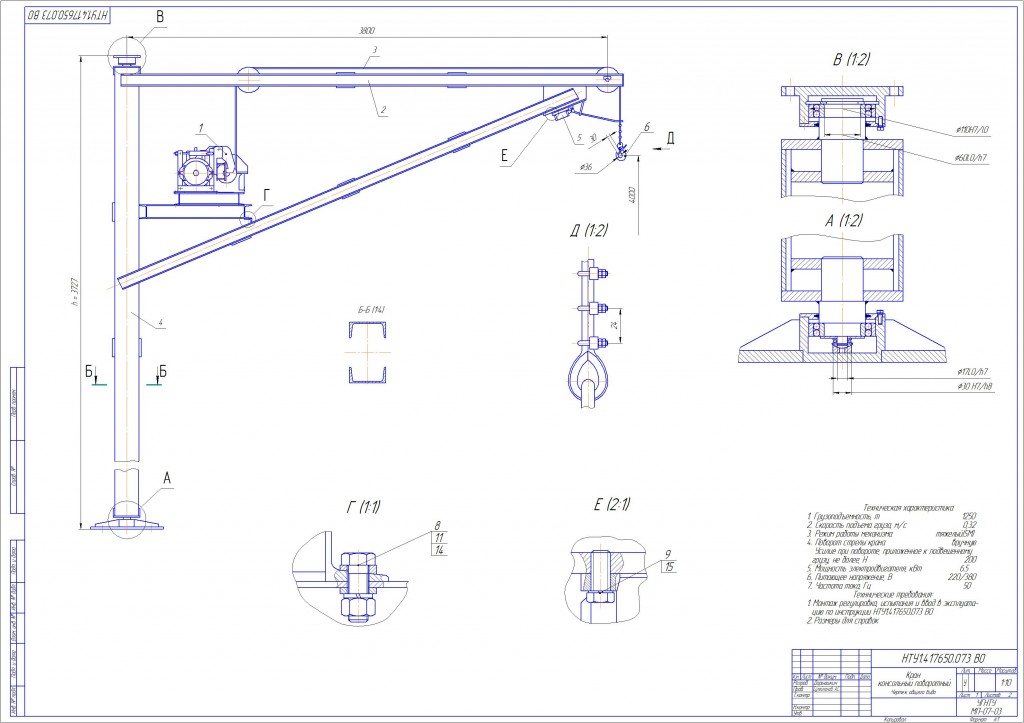

ОВ 1.cdw
ОВ 2.cdw
ПЗ.docx
спецификация.spw
