Кран консольный поворотный Q=1т

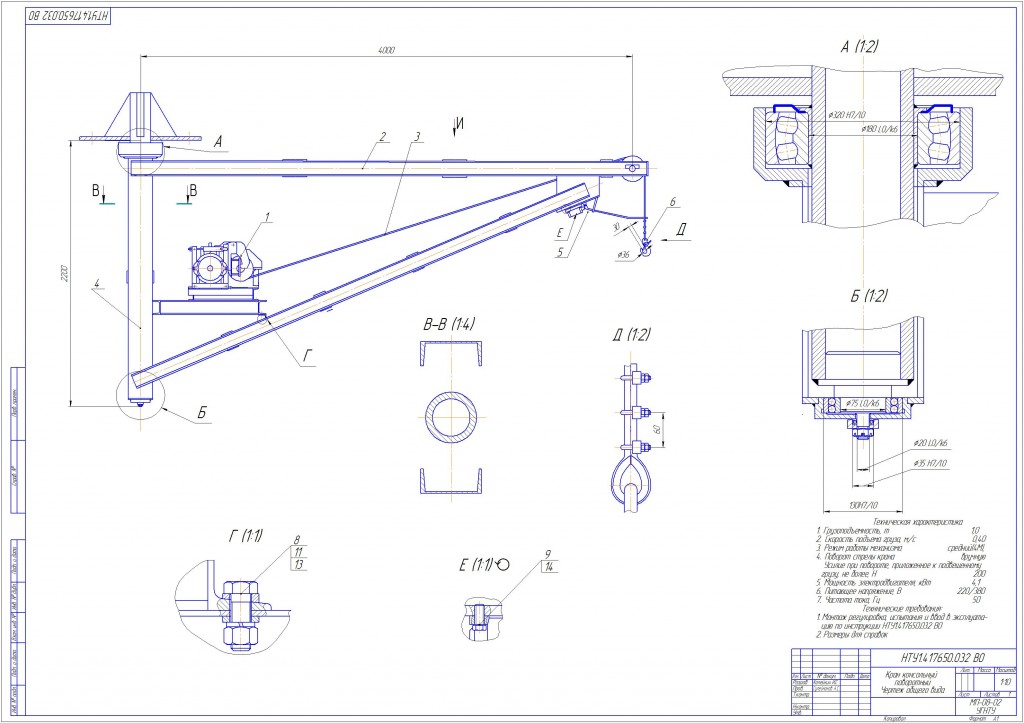

Крант консольный поворотный. Общий вид спереди и вид сверху. Разрез упорных подшипников. Спецификация.

Техническая характеристика
1.Грузоподъемность, т 1,0
2.Скорость подъема груза, м/с 0,40
3.Режим работы механизма средний(4М),
4.Поворот стрелы крана вручную
Усилие при повороте, приложенное к подвешенному грузу, не более, Н 200
5.Мощность электродвигателя, кВт 4,1
6.Питающее напряжение, В 220/380
7.Частота тока, Гц 50

Состав: В0. Спецификация. Язык документа

Софт: Компас v12

Просмотр файлов
Пту 2.cdw
спец.spw
Пту 1.cdw
