Кран-манипулятор КАМАЗ

ИМ95 с установкой на шасси КАМАЗ. Данную КМУ можно использовать с дополнительным навесным оборудованием - грейферный захват для сыпучих материалов, бурильное оборудование, люлька для работ на высоте.
Максимальная грузоподъемность - 4 т/2 м.
Максимальный вылет стрелы - 8,25 м.
Грузоподъемность на максимальном вылете - 0,95 т.

Техническая характеристика
1. Снаряженная масса, кг 9570
2. Полная масса, кг 12570
3. Масса перевозимого груза, кг 2850
4. Осевые нагрузки, кг от снар. массы от полной массы
- на передний мост 5280 5290
- на задний мост 4290 7280
5. Габаритные размеры крана-манипулятора автомобильного в
транспортном положении, м
- длина 8,27
- ширина 2,50
- высота 3,76
6. Грузовой момент КМУ, т·м 8,5
7. Грузоподъемность КМУ, т
- максимальная 4,00
- на максимальном рабочем вылете 0,95
8. Вылет стрелы, м
- максимальный 8,37
- максимальный рабочий 8,25
- минимальный 2,10
9. Максимальная высота подъема, м 11,56
10. Максимальная глубина опускания, м 4,48
11. Угол поворота:
общий, град 410
рабочий, град 240
12. Грузоподъемность КМУ с люлькой, т 0,25
13. Максимальная высота подъема с люлькой, м 12,00
14. Максимальный вылет стрелы с люлькой, м 10,42

Состав: Кран-манипулятор ИМ95 габаритный чертеж, Кран-манипулятор автомобильный Схема гидравлическая принципиальная, Крепление оборудования Сборочный чертеж, Спецификации не все Язык документа

Софт: КОМПАС-3D 13

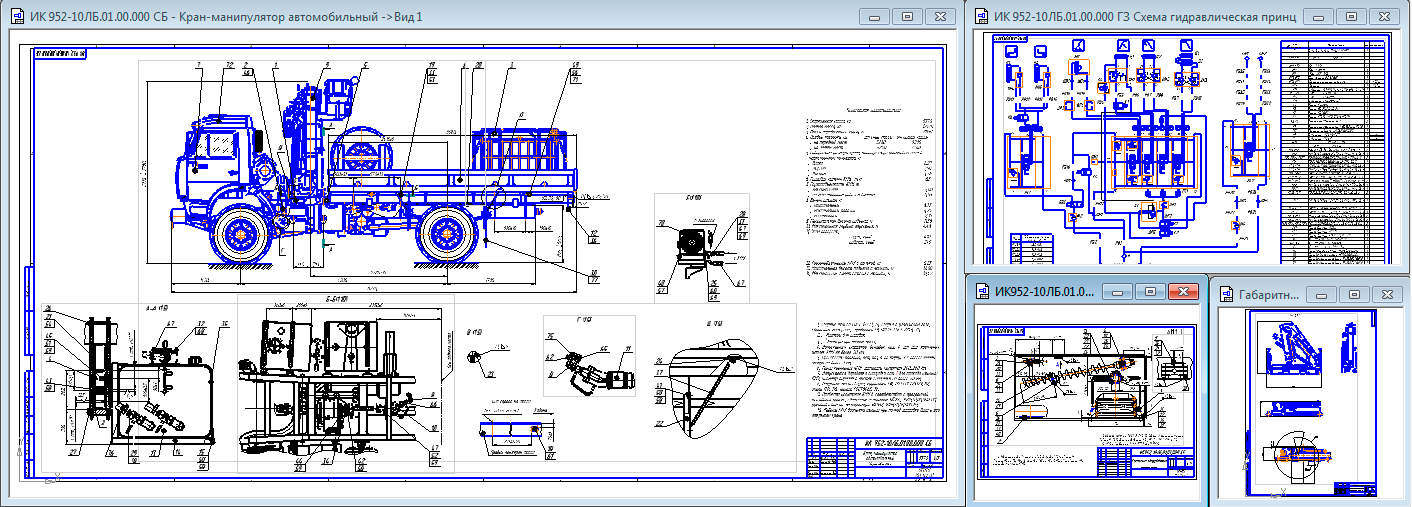

Просмотр файлов
Габаритные размеры _ ИМ95-22.00.000.00.cdw
ИК 952-10ЛБ.01.00.000 ГЗ Схема гидравлическая принц.cdw
ИК 952-10ЛБ.01.00.000 СБ - Кран-манипулятор автомобильный.cdw
ИК952-10ЛБ.01.03.000 Расположение оборудования02.cdw
ИМ95.100.00.000 сп1.cdw
ИМ95.100.00.000 сп2.cdw
Крепление оборудования Сборочный чертеж _ ИК952-10ЛБ.01.03.000 СБ.cdw
силовой цилиндр 02.cdw
