Операция Укомплектация-2

Кран мостовой 75/20

КПИ , подйомно транспортные машины , КРАН МОСТОВОЙ 75/20
НК10117

курсовой проект
КРАН МОСТОВОЙ 75/20
НК10117
Расчет НК10117.РР1
Содержание
1 Конструкция машины 4
1.1 Массы основных узлов крана 4
1.2 Спектр поднимаемых грузов 7
2 Механизм главного подъема 9
2.1 Конструкция и технические характеристики 9
2.2 Прочность каната 12
2.3 Мощность двигателя 13
2.4 Исходные данные для расчета редуктора 13
3 Механизм вспомогательного подъема грузоподъемностью 20 т 15
3.1 Конструкция и технические характеристики 15
4 Механизм передвижения крана 19
4.1 0Конструкция и технические характеристики 19
4.2 Определение необходимой статической мощности двигателя 20
4.3 Определение необходимого тормозного момента 21
4.4 Проверка запаса сцепления ходовых колес при торможении и определение тормозного пути 22
5 Механизм передвижения тележки 25
5.1 Конструкция и технические характеристики 25
5.2 Определение необходимой статической мощности электродвигателя 26
5.3 Определение необходимого тормозного момента 27
6 Расчет нагрузок на составные части крана 29
6.1 Случаи нагружения 29
6.2 Нагрузки на колеса тележки 29
6.3 Нагрузки на колеса крана 31
7 Расчет моста 33
7.1 Главная балка 33
7.2 Концевая балка 38
8 Тележка балансирная правая 41
8.1 Конструкция и нагружение балансира 41
8.2 Корпус балансира НК10117.0106.03.00.000 43
8.3 Ходовое колесо 50
8.4 Вал НК10117.0106.01.00.002 52
8.5 Подшипники 3638Н ГОСТ 5721-75 57
Выводы 59
Список использованных источников 59

Состав: Общий вид Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
НК10117 РР1.doc

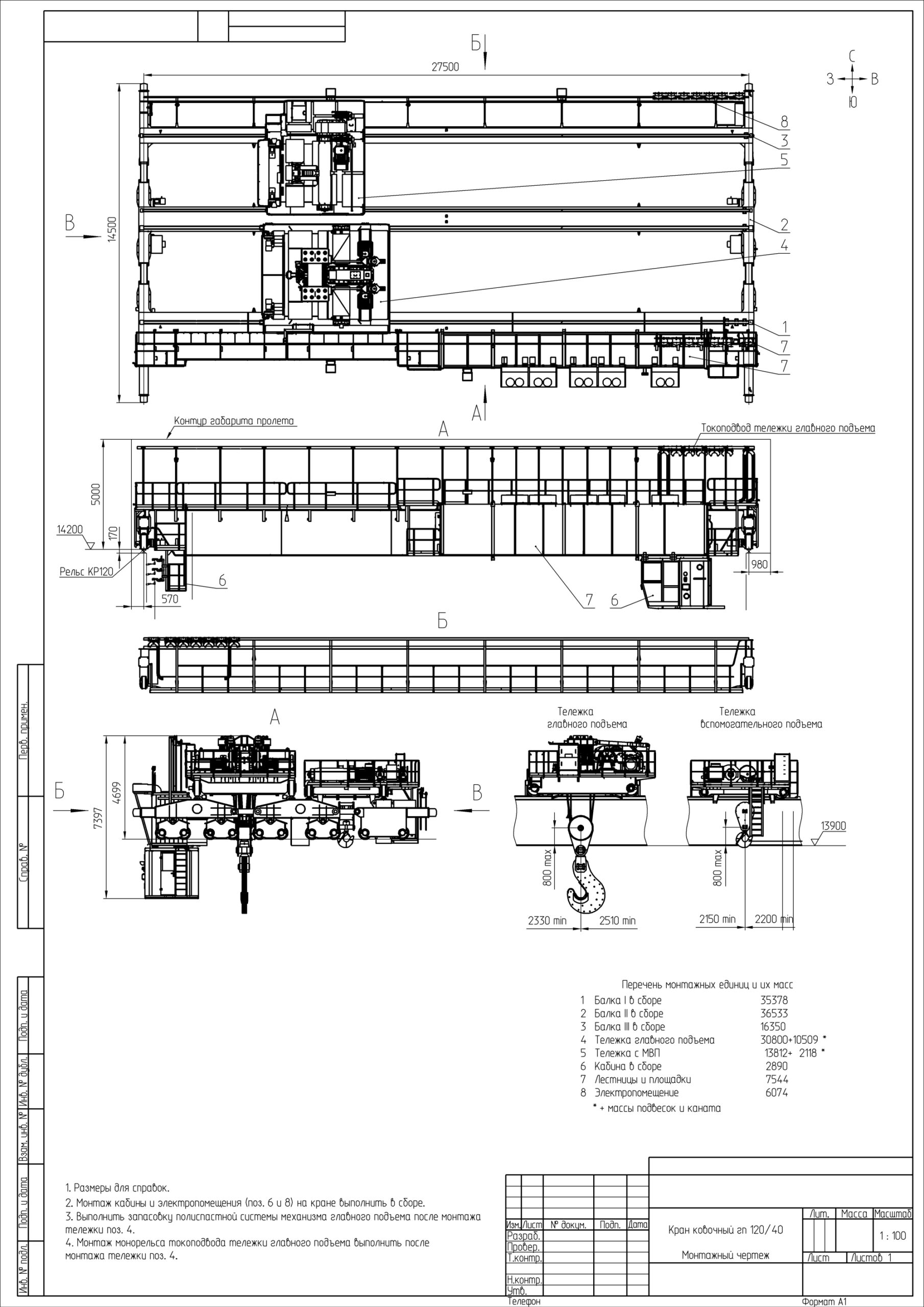

Общий вид.dwg
