Кран мостовой двухбалочный г/п 10т

Белорусский национальный технический университет,
факультет транспортных коммуникаций, кафедра: “Строительные и дорожные машины”, курсовой проект по дисциплине “ Подъемно-транспортные машины “, тема: «Кран мостовой двухбалочный». Пояснительная записка: 40 стр., 5 рис., 1 табл., 6 источников, приложение. Канат, механизм подъема, механизм передвижения, сила, напряжение, балка. В данном курсовом проекте представлена конструкция основных элементов крана мостового грузоподъемностью 10 т, произведен расчёт его основных параметров. В процессе работы произведен анализ существующих конструкций на миро-вом рынке, проведен анализ существующих машин. Разработаны мероприятия по охране. Мостовые краны применяют для обслуживания открытых и закрытых складов, погрузочных площадок, монтажа сборных строительных сооружений и оборудования, промышленных предприятии, обслуживания гидротехнических сооружений, перегрузки крупнотоннажных контейнеров и длинномерных грузов. Мостовые краны выполняют преимущественно крюковыми или со специальными захватами.
В зависимости от типа моста, краны делятся на одно- и двухбалочные. Грузовые тележки бывают самоходными или с канатным приводом. Грузовые тележки двухбалочных кранов могут иметь поворотную стрелу.
Для механизмов передвижения мостовых кранов предусматривают раздельные приводы. Приводными выполняют не менее половины всех ходовых колёс.
Задачей данного курсового проекта является разработка и расчет крана мостового опорного двухбалочного. Разработка включает в себя расчет основных параметров составных частей и механизмов крана, а именно:
- механизма подъема груза
- механизма передвижения крана
- металлоконструкции крана.
В данном проекте представлено описание конструкции крана мостового опорного двухбалочного и его работы. Разработаны мероприятия по охране труда при эксплуатации данного крана.

Техническая характеристика
Грузоподъемность, т 10
Пролет, м 22,5
Высота подъема груза, м 14
Скорость подъема груза, м/с 10
Скорость передвижения тележки, м/с 0,67
Скорость передвижения крана, м/с 1,33
Группа режима работы механизмов
- подъема груза М6
- передвижения тележки М6

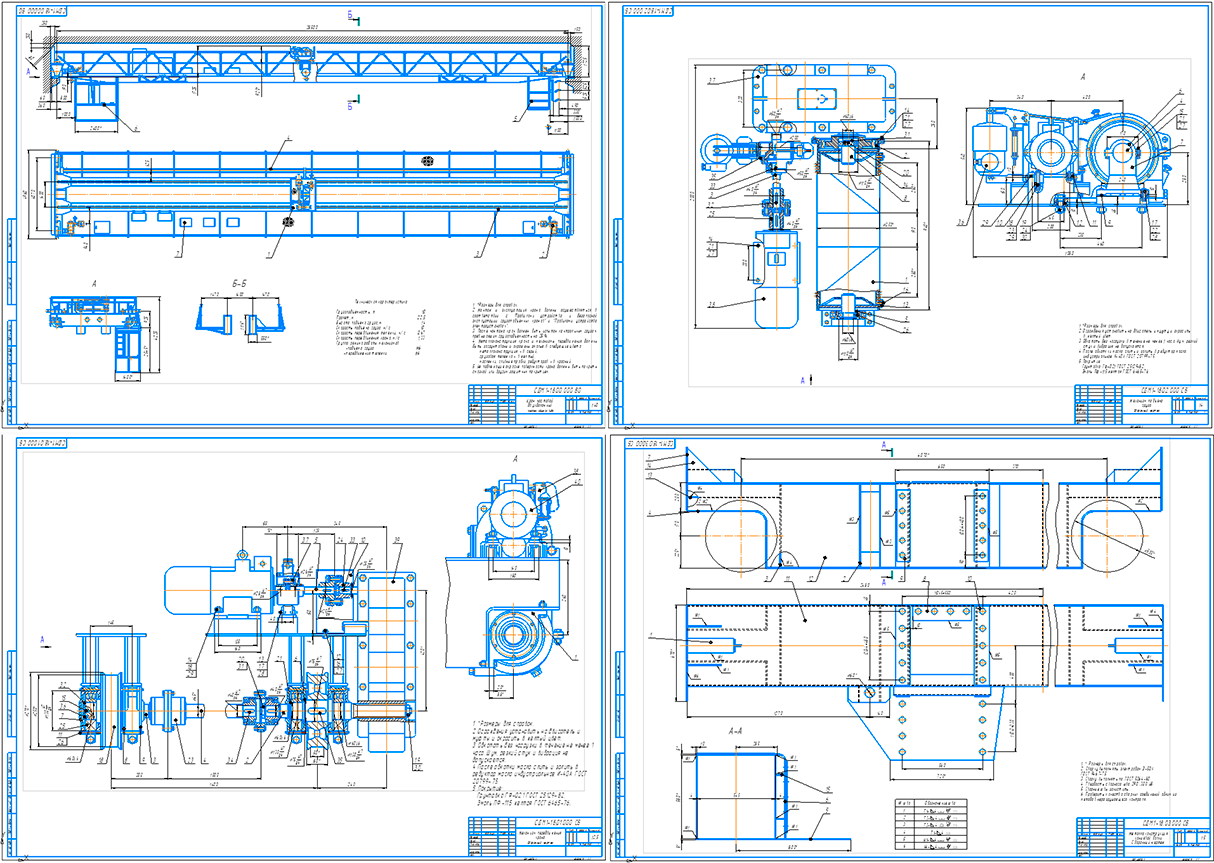

Состав: Вид общий (ВО), передвижение тележки, подъем, металлоконструкция, ПЗ Язык документа
