Кран мостовой грузоподъемностью 32 тонны

Тема проекту Мостовий вантажопідйомний кран загального призначення
1. Вантажопідйомність крана – 32 т;
2. Висота підйому – 8 м;
3. Швидкість підйому вантажу – 0,18 м/с;
4. Швидкість переміщення крана – 0,8 м/с;
5. Швидкість переміщення візка – 0,56 м/м;
6. Прогін крана – 28 м;
7. Група режиму роботи крана та механізмів – 3К, 3М;
8. Вид струму та напруга – ~ 380В.

РЕФЕРАТ
Листів 41; рисунків 10; таблиць 4; джерел 7.
Об’єктом розробки даного курсового проекту є кран мостовий для перевантаження штучних вантажів, вантажопідйомністю 32 тонн.
В ході курсового проекту вирішується задача створення машини – вантажопідйомного крана загального призначення. В процесі проектування використовуються отримані навички розрахунку і конструювання окремих механізмів та вузлів машини – механічних передач, муфт, валів і т.д. Ставиться задача проектування механізмів крана на основі вхідних умов роботи.
Курсове проектування Вантажопідйомної, транспортної та транспортуючої техніки допомагає виробляти навички проектування машин в цілому, тим самим загально технічну підготовку майбутнього спеціаліста

МЕХАНІЗМ ПІДЙОМУ, МЕХАНІЗМ ПЕРЕСУВАННЯ, ПРИВІД, КРАН МОСТОВИЙ

ВСТУП……………………………………………………………………………6
1 Опис конструкції крана мостового типу……………………………………..7
2 Вихідні дані для проектування вантажопідйомного крана…………………9
3 Механізм піднімання вантажу………………………………………………...10
3.1 Проектний розрахунок………………………………………………………10
3.1.1 Вихідні дані для розрахунку механізму підйому вантажу…………...…10
3.1.2 Вибір схеми механізму……………………………………………….……10
3.1.3 Вибір гакової підвіски…………………………………………………..…11
3.1.4 Вибір канату……………………………………………………………..…12
3.1.5 Вибір діаметрів блоків………………………………………………….…12
3.1.6 Розрахунок геометричних розмірів барабану……………………………13
3.1.7 Вибір двигуна……………………………………………………………....14
3.1.8 Вибір редуктора……………………………………………………………14
3.1.9 Вибір муфти двигуна та гальма………………………………………...…16
3.2 Перевірочний розрахунок…………………………………………………...19
3.2.1 Визначення часу пуску механізму з вантажем…………………………..19
3.2.2 Визначення часу пуску механізму без вантажу………………………….20
3.2.3 Визначення часу гальмування вантажу…………………………………..20
3.2.4 Розрахунок двигуна на нагрів…………………………………………….20
4 Механізму пересування вантажного візка крана з приводними колесами...22
4.1Проектувальний розрахунок………………………………………………...22
4.1.1 Вихідні дані для розрахунку механізму пересування візка……………..22
4.1.2 Вибір схеми механізму…………………………………………………….22
4.1.3 Вибір опорних ходових коліс візка……………………………………….22
4.1.4 Опір пересуванню візка від сил тертя в опорних колесах………………23
4.1.5 Опір пересуванню візка від ухилу шляху……………………………….23
4.1.6 Опір пересуванню візка від вітрового напору…………………………...23
4.1.7 Опір пересуванню візка від сил інерції…………………………………..24
4.1.8 Опір пересуванню візка від розгойдування вантажу……………………24
4.1.9 Вибір двигуна………………………………………………………………24
4.1.10 Вибір редуктора…………………………………………………………..25
4.1.11 Вибір муфти двигуна й гальма…………………………………………..26
4.1.12 Вибір гальма………………………………………………………………29
4.2 Перевірочний розрахунок механізму пересування візка………………….30
4.2.1 Визначення часу пуску візка з вантажем………………………………...30
4.2.2 Визначення часу пуску візка без вантажу………………………………..31
4.2.3 Визначення значення часу, що допускається, пуску візка без вантажу за умовою відсутності ковзання коліс…………………………………………….31
4.2.4 Визначення часу гальмування візка з вантажем…………………………32
4.2.5 Визначення допустимого часу гальмування візка з вантажем………….32
5. Вузол кріплення каната до барабана………………………………………...33
5.1 Вихідні дані…………………………………………………………………..33
5.2 Розрахунок зусилля в притискному болті й визначення кількості
притискних планок………………………………………………………………33
6 Розрахунок осі барабана………………………………………………………35
6.1.1 Вхідні данні………………………………………………………………...35
6.1.2 Вибір матеріалу осі барабана……………………………………………..35
7 Розрахунок підшипників………………………………………………………36
7.1Вихідні дані…………………………………………………………………...37
7.2.Вибір підшипника……………………………………………………………37
7.3Розрахунок еквівалентних динамічних навантажень і довговічності
підшипника………………………………………………………………………37
8 Змащення крана………………………………………………………………..39
Висновки…………………………………………………………………………40
Перелік посилань………………………………………………………………...41

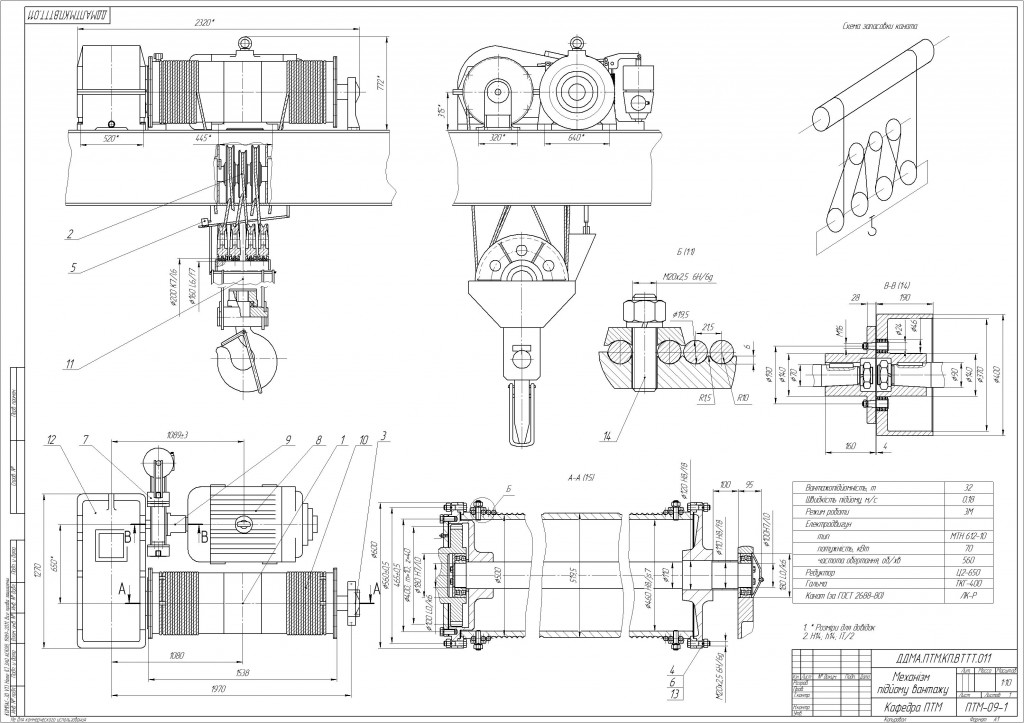

Состав: ВО, СБ (Тележка крана, Механизм подъема), Деталировка, Спецификация Язык документа

Софт: КОМПАС v13Home, CDW

Просмотр файлов
ДОКУМЕНТАЦИЯ/1. Записка Часть 1.docx
ДОКУМЕНТАЦИЯ/2. Записка Часть 2.docx
ДОКУМЕНТАЦИЯ/3. Записка Часть 3.docx
ДОКУМЕНТАЦИЯ/4. Записка Часть 4.docx
ДОКУМЕНТАЦИЯ/5. Записка Часть 5.docx
ДОКУМЕНТАЦИЯ/6. ВЫВОД к КП.docx
ДОКУМЕНТАЦИЯ/7. СПИСОК ЛИТЕРАТУРЫ.docx
ДОКУМЕНТАЦИЯ/8. СПЕЦИФИКАЦИЯ.doc
1.cdw
2.cdw
3.cdw
4.cdw
Валл.cdw
ДОКУМЕНТАЦИЯ
