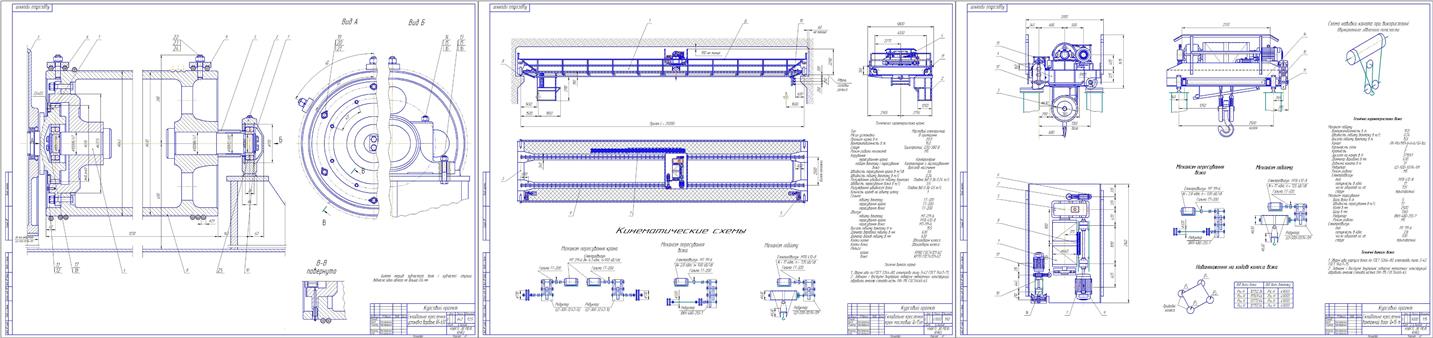

Кран мостовой Q=15т

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2015
на курсовий проект по "Вантажопідйомній транспортуючій і транспортній техніці"
на тему "кран мостовий Q=15т"
Одесса 2015

ЗМІСТ

1. Розрахунок механізму підйому
1.1 Попередній розрахунок
1.2 Перевірочний розрахунок
2. Розрахунок механізму пересування візка
2.1 Вибір кінематичної схеми
2.2 Розрахунки опору пересуванню візка
2.3 Розрахунки потужності двигуна і вибір редуктора
2.4 Перевірка двигуна на нагрівання по еквівалентному навантаженню
2.5 Розрахунки гальмового моменту і вибір гальма
2.6 Розрахунки ходових коліс
2.7. Компонування візка
2.8. Розрахунки вісі ходових коліс
3. Розрахунок механізму пересування крана
3.1 Вибір кінематичної схеми
3.2 Розрахунок опору пересуванню крана
3.3 Розрахунки потужності двигуна і вибір редуктора
3.4 Перевірка двигуна на нагрівання по еквівалентному навантаженню
3.5 Розрахунок гальмового моменту і вибір гальма
3.6 Визначення максимального навантаження у валах механізму пересування
3.7. Розрахунок ходових коліс
3.8. Розрахунок вісі ходових коліс
Література
Специфікації

Техніческа характеристика крана
Тип Мостовий електричний
Місце установки В приміщенні
Прольот крана в м. 20.0
Вантажепідйомність в т. 15.0
Струм Трьохфазний, 220/380 В
Режим роботи механізмів М5
Керування:
пересуванням крана Контроллірне
подйом вантажу і пересування Контакторне з застосуванням
візка дроселів насичення
Швидкість пересування крана в м/хв 66
Швидкість підйому вантажу в м/с 0.24
Регулювання швидкості підйому вантажа Плавна від 0 до 0.24 м/с
Швідкість пересування візка в м/с 0.5
Регулювання швидкості візка Плавна від 0 до 0.5 м/с
Кількість кранів на одному шляху 1
Гальма:
підйому вантажу ТТ-320
пересування крана ТТ-200
пересування візка ТТ-200
Двигун:
підйому вантажу МТ-211-6
пересування крана МТВ 412-8
пересування візка МТ-111-6
Висота підйому вантажу в м. 15.5
Діаметр барабана підйому в мм. 630 Діаметр блоків підйому в мм. 630
Котки крана Двохреберні колеса
Катки візка Двохреберні колеса
Рельси:
крана КР80 ГОСТ4121-62
візка КР70 ГОСТ4121-62
Технічні вимоги крана
1. Зварні шви по ГОСТ 5264-80, електроди типу Э-42 ГОСТ 9467-75.
2. Зовнішні і доступні внутрішні поверхні металічних конструкцій обробити емаллю слонова кість ПФ-115 ГОСТ6465-63.
