Промотур КОМПАС v17

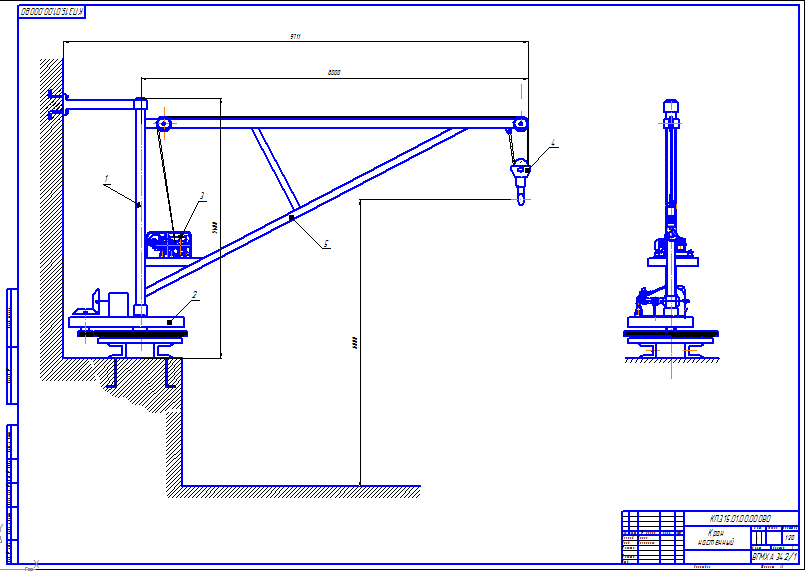

Кран настенный г/п 1.5т

Вологодская Государственная молочно-хозяйственная Академия имени Н.В.Верещагина
Кафедра графики и технической механики
Курсовой проект по подъёмно – транспортным машинам
«Расчёт механизма подъёма крана»
Вологда-Молочное 2012 г.

Исходные данные
Грузоподъёмность 1.5 т.
Высота подъёма груза 6 м.
Скорость подъёма груза 5 м/мин
Режим работы ПВ 25 %
Полиспаст сдвоенный

1. Подбор каната
2. Расчет деталей крюковой обоймы
2.1. Подбор крюка и подшипниковой обоймы
2.2. Расчет траверсы
2.3. Расчет блока
2.4. Расчет радиальных подшипников
2.5. Расчет планки
3. Расчет барабана
4. Расчет крепления каната
5. Подбор двигателя
6. Расчет передачи
7. Подбор тормоза

Состав: Вид общий крана (ВО), Спецификация, Обойма, Траверса, Блок, Ось, ПЗ Язык документа

Софт: Компас v12

Просмотр файлов
Расчет.docx
Спецификация сборка.spw
Спецификация.spw
Общий вид.cdw
Чертеж траверса.cdw
Чертеж блок.cdw
Чертеж ось.cdw
Чертеж сборка.cdw
~$щий вид.cd~
Общий вид.bak
Чертеж блок.bak
~$ртеж ось.cd~
Чертеж ось.bak
~$ртеж сборка.cd~
Чертеж сборка.bak
~$ртеж траверса.cd~
Чертеж траверса.bak
