Промотур КОМПАС v17

Кран поворотной стреловой Q=0.8т

Кран устанавливается в помещении. Механизм подъема груза с электроприводом. Поворот крана вручную - воздействием на подвешенный груз. Грузоподъемность Q , кг 800

Техническая характеристика
1.Грузоподъемность, т 0,8
2.Скорость подъема груза, м/с 0,5
3.Режим работы механизма легкий(3М)
4.Поворт стрелы крана вручную, усилие при повороте, приложенное к подвешенному грузу, не более, Н 200
5.Мощность электродвигателя, кВт 4.5
6.Питающее напряжение, В 220/380
7.Частота тока, Гц 60

Состав: Вид общий, Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v13

Просмотр файлов

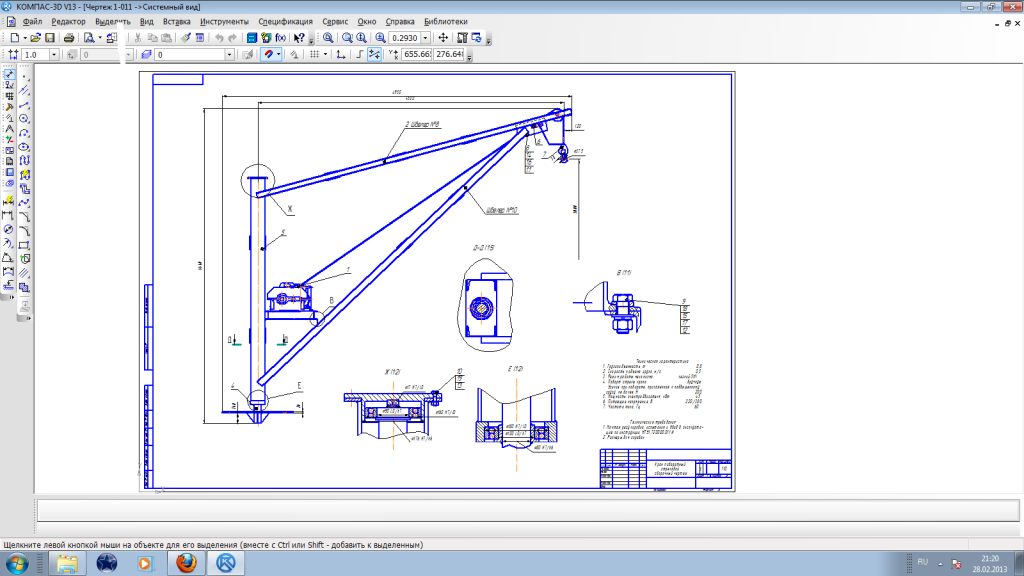

Чертеж 2-011.cdw
Спецификация.spw
Чертеж 1-011.cdw
