Кран поворотный 10 кН

МГТУ им. Н.Э. Баумана Кафедра РК3 МТ8-71

В данном курсовом проекте имеется общий вид,механизм подъема,крюковая подвеска,опорные узлы. Спецификация и Расчетно-пояснительная записка.

В данном курсовом проекте предлагается разработать неполноповоротный кран с постоянным вылетом, который состоит из механизма подъема, механизма поворота, металлоконструкции. Кран крепится к стене.
Консольный неполноповоротный кран применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр. Кран представляет собой подвижную колонну со стрелой. Управление краном осуществляется с пульта управления на уровне 1,5 м до пола.

Технические требования:
Типовой режим работы – 3М;
Электропитание от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 (220) В;
Необходимо разработать:
Общий вид крана;
Механизм подъема;
Механизм поворота;
Металлоконструкцию;
Спецификации и расчетно-пояснительную записку.
Исходные данные для расчета:
Грузоподъемность FQ = 10 кН;
Скорость подъема Vп = 10 м/мин;
Частота вращения n = 1.5 об/мин;
Высота подъема H = 3.2м;
Вылет стрелы Lmax = 5 м;

Состав: Механизм подъема, Общий вид, Металлоконструкция, Крюковая подвеска, Опорные узлы, Спецификация, РПЗ Язык документа

Софт: Компас v12

Просмотр файлов
Крюковая подвеска.CDW
Металлоконструкция.CDW
Механизм подъема.CDW
Общий вид.CDW
Опорные узлы.CDW

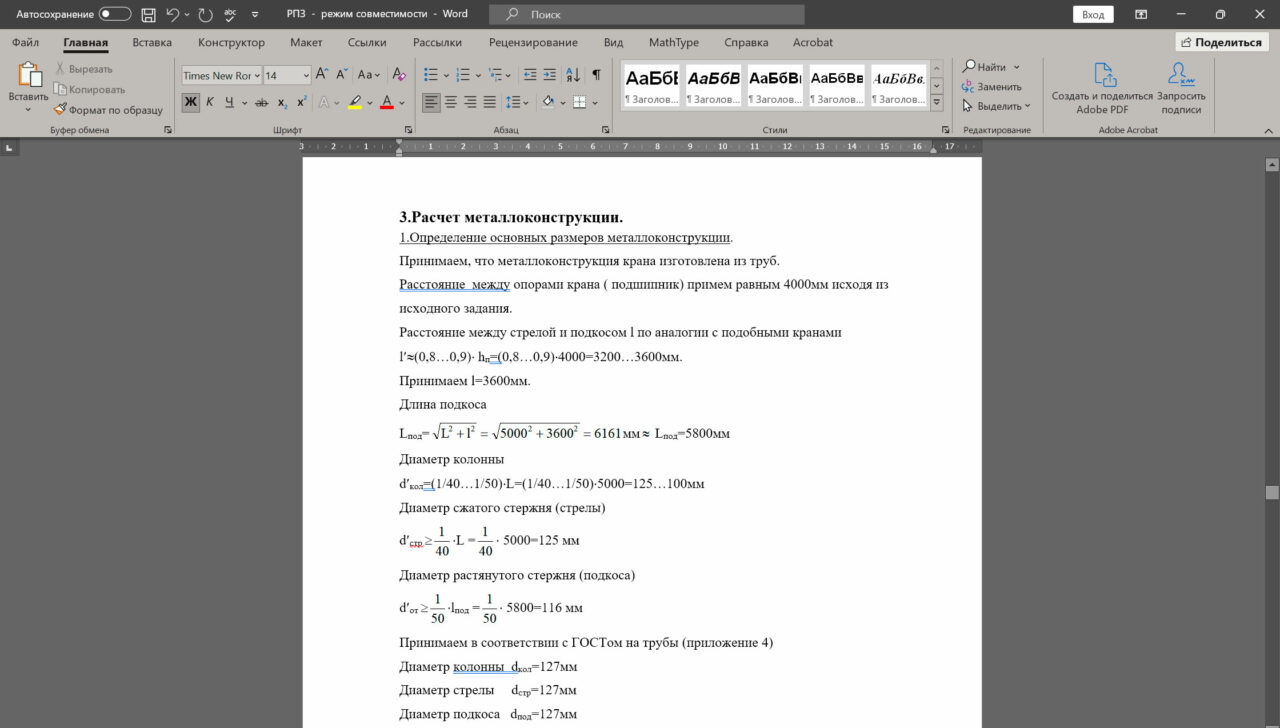

РПЗ.doc
