Кран поворотный на колоне Q=4.4т

Львівський Національний Аграрний Університет
Факультет механіки та енергетики
Кафедра машинобудування

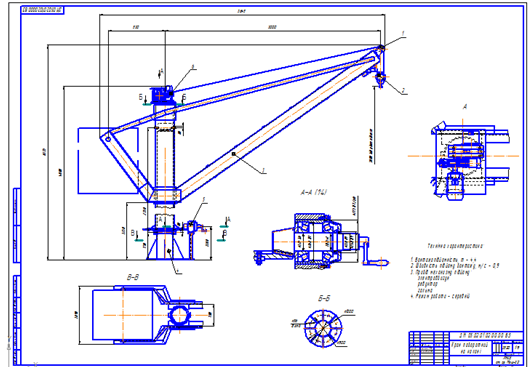

Кран поворотний на колоні
Курсовой проект з дисципліни “піднімально-транспортні мішини”

Розділ 1.Короткий опис крана
Поворотний стріловий кран з обертовою колоною являє собою колону, несучу стрілу з вантажним поліспастом, механізм повороту крана.
Колона опирається на один упорний і два радіальні підшипники, встановлені в бетонному колодязі. Кран встановлений стаціонарно. Він може підняти вантаж і повернути його на 180° і навіть на 360°.
Такий кран можна використовувати для завантаження автомобілів, вагонів, в механічних цехах, на будовах і так далі.

Технічна характеристика:
1. Вантажопідйомність, т - 4,4
2. Швидкість підйому вантажу, м/с - 0,9
3. Привід механизму підйому: электродвигун редуктор гальма
4. Режим роботи - середній

Состав: Креслення: Кран поворотний на платформі, механізм піднімання, специфікація. Записка. Язык документа

Софт: Компас v10, cdw

Просмотр файлов
ПТМ Роман/~$гальний вигляд.cd~
ПТМ Роман/Загальний вигляд.bak
ПТМ Роман/Загальний вигляд.cdw
ПТМ Роман/Кран поворотний.docx
ПТМ Роман/Механізм піднімання.bak
ПТМ Роман/Механізм піднімання.cdw
ПТМ Роман/спец.cdw
ПТМ Роман/спец1.cdw
ПТМ Роман
