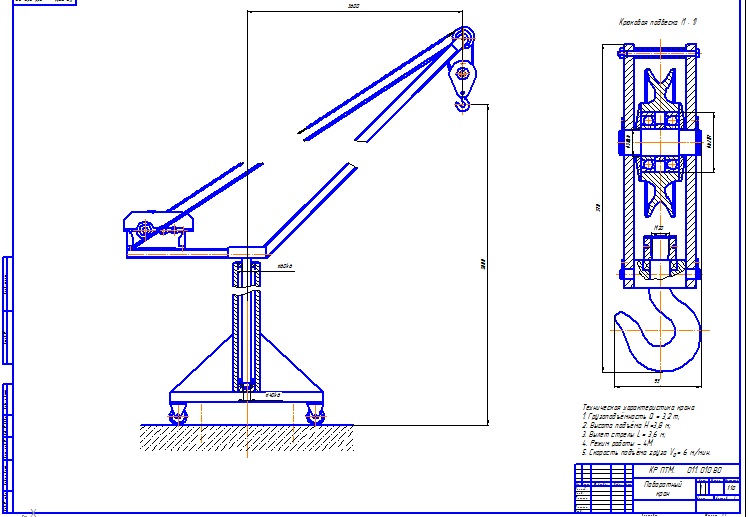

Кран поворотный ПТМ вариант 11 задание 10

Техническая характеристика поворотного крана
1. Грузоподъёмность Q = 3,2 т;
2. Высота подъёма Н =3,8 м;
3. Вылет стрелы L = 3,6 м;
4. Режим работы - 4М
5. Скорость подъёма груза V = 6 м/мин.

СОДЕРЖАНИЕ:
Введение
1 Выбор системы подвеса груза и предварительное составление кинематической схемы
2 Расчёт максимального натяжения гибкого органа и выбор его конструкции
2.1 Определение разрывного усилия на тросу
3 Определение размеров грузового барабана и блоков
3.1 Определение длины барабана
4 Определение потребной статической мощности привода механизма подъёма и предварительный выбор двигателя
5 Определение частоты вращения грузового барабана
6 Расчёт статических моментов на валу грузового барабана и на валу двигателя
6.1 Определение расчётного статического момента на валу грузового барабана
7 Определение общего передаточного числа редуктора и подбор стандартного редуктора
8 Расчёт тормозного момента и подбор стандартного тормоза
8.1 Определение тормозного момента
8.2 Определение осевой силы, необходимой для создания осевого момента
8.3 Определение давления на тормозные колодки
9 Выбор грузового крюка
9.1 Выбор крюка
9.2 Расчёт крюковой подвески
9.2.1 Проверка прочности хвостовой части крюка от натяжения к растяжению
9.2.2 Определение размеров гайки
9.2.3 Выбор подшипника для крепления груза
9.2.4 Определение параметров траверсы
9.2.5 Выбор подшипников блока
9.3 Выбор профиля ручья блока
10 Проверка выбранного двигателя на возможность разгона механизма
10.1 Проверка электродвигателя на развитие максимальных моментов
10.2 Определение времени пуска двигателя
11 Выбор конструкции крепления грузового каната и расчёт его на прочность
11.1 Выбор размеров крепёжной балки
11.2 Проверка надёжности крепления
11.3 Крепление второго конца каната к неподвижной раме тележки или крана
12 Разработка конструкции грузового барабана и выполнение проверочных расчётов на прочность
12.1 Выбор материала барабана
12.2 Проверка барабана на прочность
12.3 Расчёт привода барабана
12.5 Подбор подшипников для опор барабана
13 Разработка конструкций механизмов передвижения и поворота
13.1 Расчет механизма поворота
13.2 Определение суммарного момента сопротивления механизма поворота
14 Разработка металлоконструкции грузоподъёмного крана
15 Расчёт фундамента и устойчивости крана
Литература

Состав: Вид общий (ВО), Спецификация, пояснительная записка, чертеж механизма подъема Язык документа

Софт: Компас v13 sp2 ,CDW

Просмотр файлов
птм 11-10/
птм 11-10/11-10 мех-м подъёма.cdw
птм 11-10/11-10 общ. вид.cdw
птм 11-10/11-10.doc
птм 11-10/~$11-10.doc
птм 11-10/спецификация птм 11-10.cdw
