Новосибирский Государственный аграрный университет
Кафедра теоретической и прикладной механики
Курсовая работа по подъёмно-транспортным машинам
на тему Проектирование крана-штабелёра
консольного типа
Новосибирск 2013

Механизация погрузочно-разгрузочных работ - один из важнейших резервов повышения экономической эффективности сельскохозяйственного производства.
Уровень механизации погрузки, разгрузки и складирования сельскохозяйственных грузов еще значительно отстает от уровня механизации аналогичных операций в других отраслях, что приводит к простоям транспорта, большим затратам и увеличению себестоимости продукции. Например, только при ремонте сельскохозяйственной техники трудовые затраты, связанные с подъемно-транспортными операциями, составляют около 30 % общей трудоемкости работ по разборке, сборке и восстановлению деталей.
Многообразие сельскохозяйственных грузов, различающихся по характеру и назначению, обусловливает применение разнообразных подъемно-транспортирующих механизмов - грузоподъемников, лебедок, кран-балок, поворотных консольных, козловых кранов и т. д.
Грузоподъемные механизмы чаще включают в систему машин комплексной механизации грузопотока. В связи с этим общеинженерная подготовка в сельскохозяйственных вузах по специальностям «Механизация сельского хозяйства», «Механизация переработки сельскохозяйственной продукции», «Сервис и техническая эксплуатация транспортных и технологических машин и оборудования в сельском хозяйстве» заканчивается изучением курса «Подъемно-транспортирующие машины» (ПТМ). В процессе обучения студенты получают знания об особенностях процессов перегрузки
сельскохозяйственных грузов, подъемно-транспортирующих средствах основных типов, их характеристиках, области применения и методах расчетов.
Изучение курса ПТМ завершается выполнением курсового проекта или работы, когда студент. впервые самостоятельно разрабатывает конструкцию грузоподъемной машины. При проектировании ему приходится выбирать схемы и основные параметры механизмов, разрабатывать конструкции нестандартных узлов и деталей с учетом условий работы и предъявляемых требований, решать вопросы, связанные с применением стандартных изделий.
Задание:
Разработать проект подвесного крана – штабелера, грузоподъёмностью 1.6 т. Пролет крана 13 м, высота подъема 4.25 м. Скорость подъема груза 0.15 м/с, скорость передвижения тележки 0.36 м/с, скорость вращения колонны 3 мин-1.

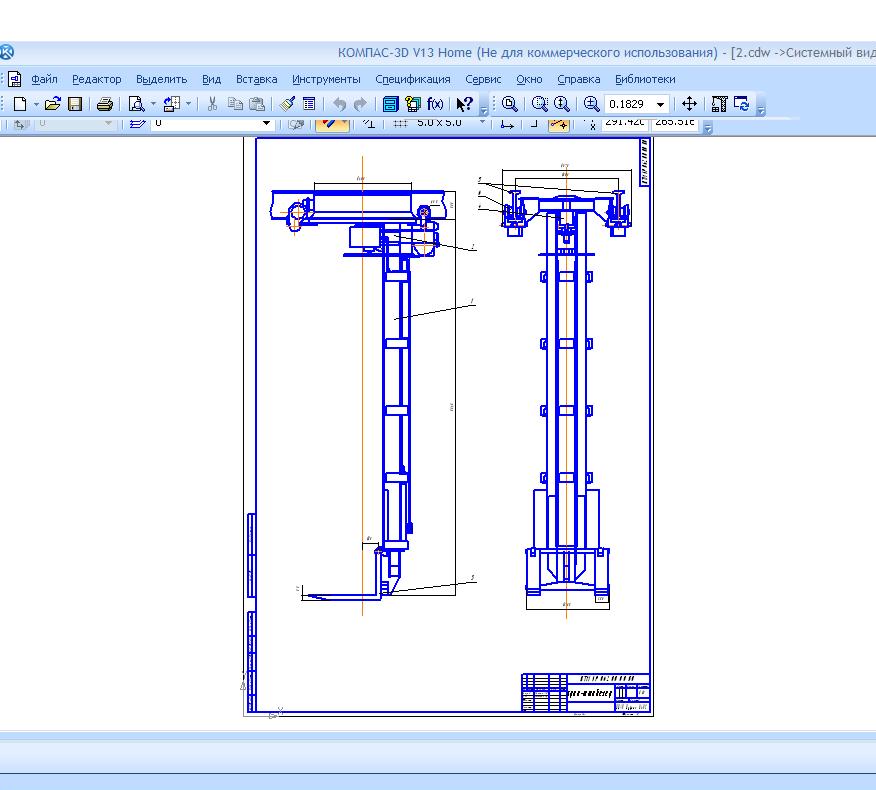

Состав: Вид общий (ВО), Тележка, Спецификации, ПЗ Язык документа

Софт: Компас-3D 13

Просмотр файлов
1.rtf
2.cdw
спецификация.cdw
Чертеж 2.cdw
спец 2.cdw
КРРРР.doc
