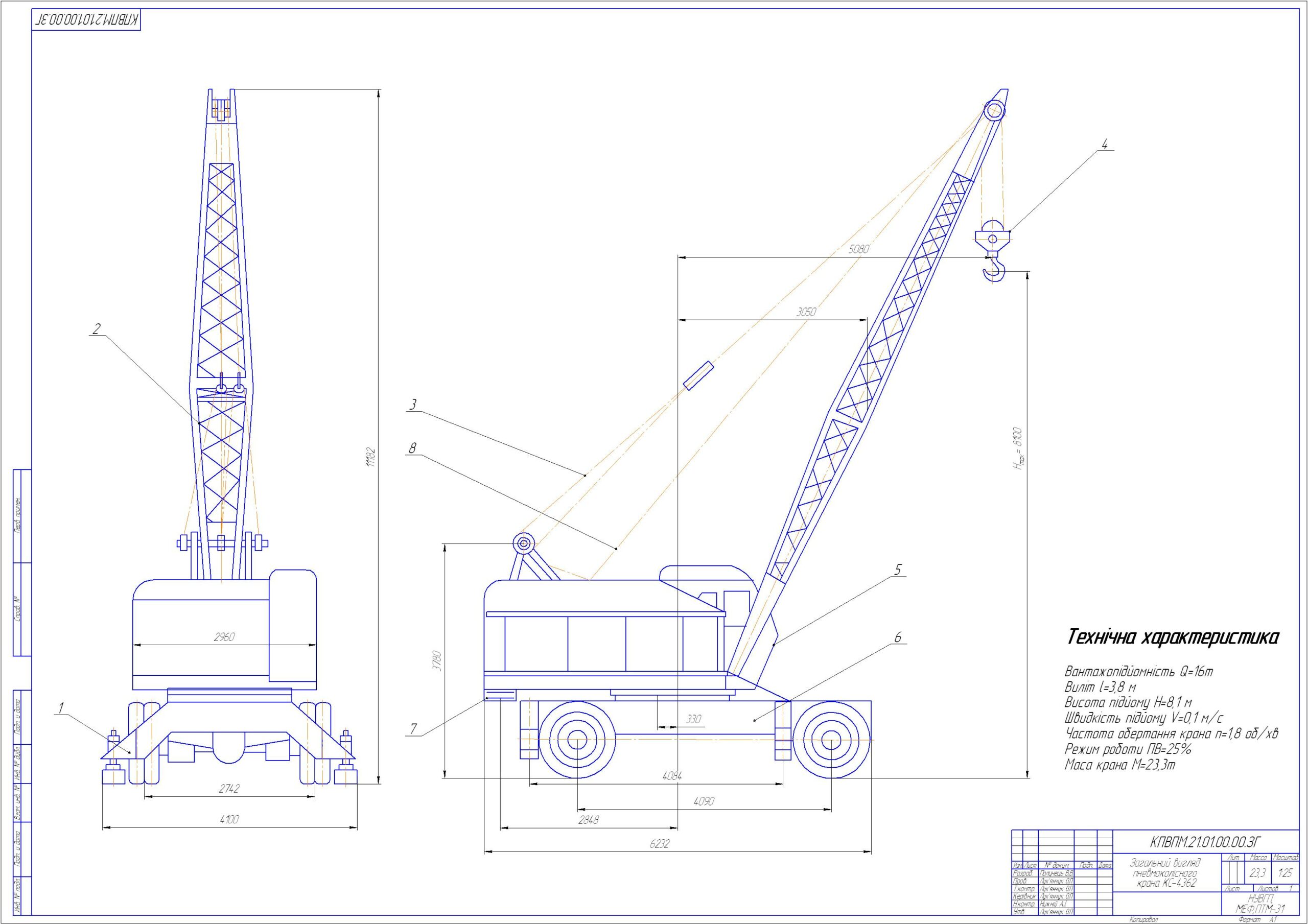

Чертеж пневмоколесного крана КС-4362

Национальный университет водного хозяйства и природопользования
Кафедра строительных, дорожных, мелиоративных машин и оборудования
Курсовой по дисциплине "Грузоподъемная техника"
на тему: Проектирование пневмоколесного крана
Ровно 2013

Пневмоколесные краны характеризуются мобильностью и большой вольностью движения по дорогам с различным покрытием. Выпускают краны грузоподъемностью 16 .. 100 т ходовая часть которых производится в зависимости от грузоподъемности трех-или четырехосных на спаренных пневматических шинах.
Техническая характеристика крана:
Вантажопидемнись , т :
- На опорах :
.. при наименьшем вылете крюка 16
.. При наибольшем вылете крюка 3,5
- без опор:
.. При наименьшем вылете крюка 8
.. При наибольшем вылете крюка 2
Вылет крюка , м - 10
Высота подъема крюка , м :
.. При наименьшем вылете крюка 12,1
.. При наибольшем вылете крюка 8,5
скорости:
.. Подъема основного крюка 3,5 - 7,4 м / с
.. Опускания 0,1 - 15 м / мин..
Частота вращения поворотной платформы 0,4 - 1,2 об / мин
.. Передвижения крана самоходом , км / ч 2 ; 15 км / ч
двигатель :
.. Марка СМД -14А
.. Мощность 75 , л.с.
Колея колес , м :
.. Передних 2,4
.. Задних 2,4
Масса крана 23,3 т

Состав: Общий вид пневмоколесного крана (ВО), Крюковая подвеска (СБ), Механизм поворота (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D v13

Просмотр файлов
специф2.doc
1лист ок.cdw
Literatura.doc
meh povoroty.doc
SPECIFIKACIA1.doc
Zmist.doc
вступ.doc
ГАКОВА ПІДВІСКА.cdw
завдання.doc
механізм підйому.doc
Механізм повороту.cdw
опис тех.характер..doc
опис техніки безпеки.doc
