Двутавровая составная балка однобалочного мостового крана

Белорусский национальный технический университет
Кафедра «Строительные и дорожные машины»
Курсовой проект по дисциплине «Строительная механика и расчёт металлоконструкций»
На тему: «Двутавровая составная балка однобалочного мостового крана»
Минск 2013

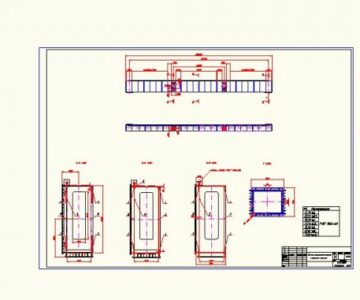

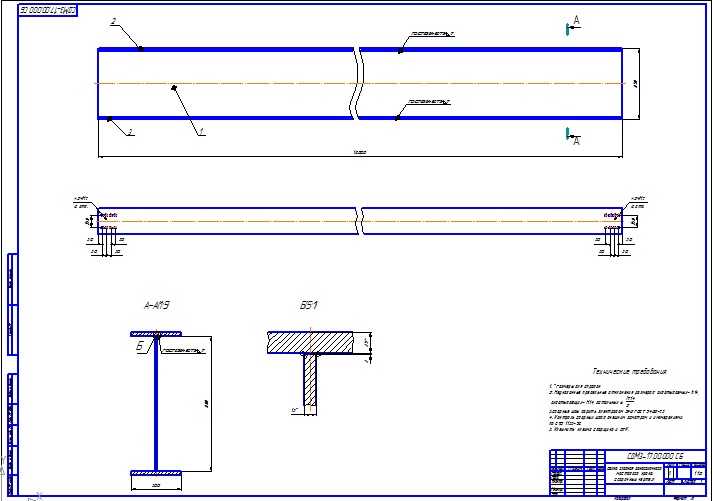

В курсовом проекте была описана конструкция однобалочного мостового крана, определены параметры сечения балки, также был произведён расчёт сварных соединений. Курсовой проект содержит: 1 лист формата А1 графической части (сборочный чертеж балки), спецификацию (1 лист) , 21 страницу пояснительной записки, содержащей 8 рисунков, 1 таблицу.
Техническая характеристика:
L = 18 м – пролет крана;
P1 = P2 = 60 кН – подвижная нагрузка;
q = 1,7 кН/м – погонная нагрузка;
t = 1,8 м – расстояние между колесами тали;
Материал балки: Сталь В Ст 3 сп 5 ГОСТ 380-94

Состав: Балка главная однобалочного мостового крана (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Двутавровая составная балка однобалочного мостового крана

Просмотр файлов
Балка.cdw
ПЗ.doc
Спецификация.doc
