Главная балка однобалочного мостового крана 7т

Белоруйсский национальный технический университет
Кафедра строительные и дорожные машины
Курсовой проект по дисциплине "Строиельная механика и расчёт металлоконструкций"
На тему: "Расчёт главной балки мостового крана"
Минск 2013

В данном курсовом проекте рассматривается расчёт балки составного сечения мостового крана. Произведён подбор сечения составной двутавровой балки, расчёт сварных швов.

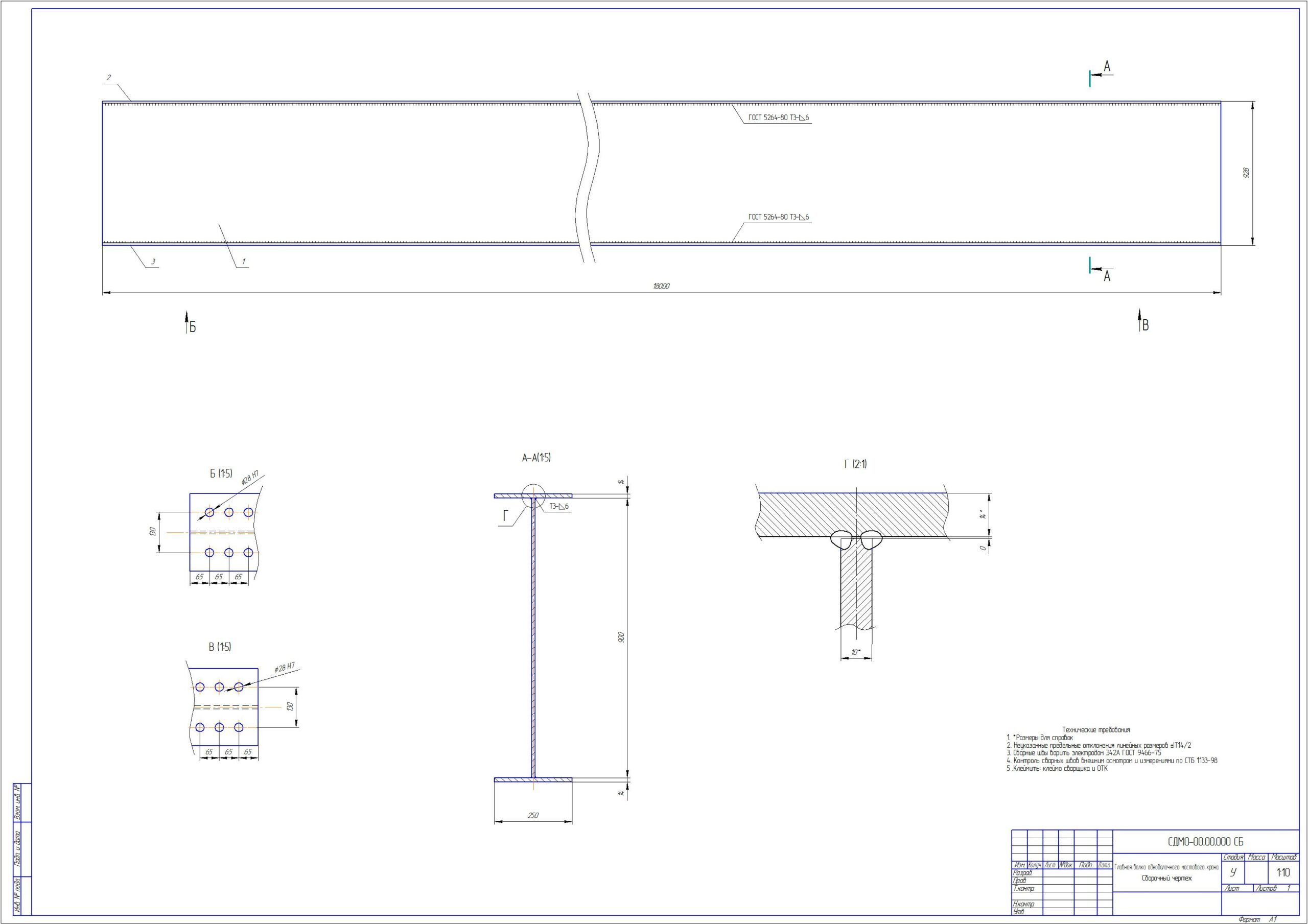

Графическая часть содержит сборочный чертёж составной балки.
Курсовой проект содержит 1 лист формата А1, 29 страниц пояснительной записки, содеожащей 12 рисуноков, 4 источника.

Техническая характеристика:
Длина пролёта -18 м.
Грузопьдъёмность - 7 т.
Материал - Сталь 3 спок.5

Состав: Балка (СБ), Спецификация, ПЗ Язык документа

Софт: Компас-3D 13
