Гусеничный кран ДЭК-251

БНТУ
Кафедра СДМ
Курсовой проект по теме "Кран гусеничный"
минск 2013

разработка чертежей общего вида крана гусеничного, механизм подъема, механизм изменения вылета стрелы, металлоконструкция
Объектом проектирования является гусеничный кран ДЭК 251.
Цель проекта – разработка гусеничного крана для погрузочно-разгрузочных, строительно-монтажных работ и вертикального транспортирования груза.
В процессе работы над курсовым проектом проводились расчеты основных параметров, экономические расчеты, исследование конструкции.
Эффективность данной машины состоит в изменении сечения стрелы, которое позволяет снизить ее металлоемкость, упростить процесс ее изготовления и снизить стоимость крана при обеспечении прочности стрелы.
Основные конструктивные и технико-эксплутационные характеристики: вылет стрелы, трудоемкость машины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГУСЕНИЧНОГО КРАНА ДЭК-251

Грузоподъемность на основной стреле, т 25
Грузоподъемность на гуське, т 5
Максимальный грузовой момент, тм 118,75
Высота подъема с основной стрелой, м 13,7
Максимальная высота подъема (стрела 32,75 м), м 36
Вылет минимальный (стрела 14 м), м 4,75
Вылет максимальный (стрела 32,75 м), м 27,2
Длина стрелы основная, м 14
Длина стрелы со сменным оборудованием, м 32,75
Длина гуська, м 5
Скорость подъема-опускания, м/мин 5, 10
Скорость подъема-опускания груза массой 5 тонн, м/мин 12
Частота вращения, об/мин 0,3 - 1,0
Масса крана с основной стрелой, т 36,5
Скорость передвижения, км/ч 1
Длина без стрелы, мм 6965
Длина со стрелой, мм 20400
Ширина, мм 4760
Высота, мм 4300

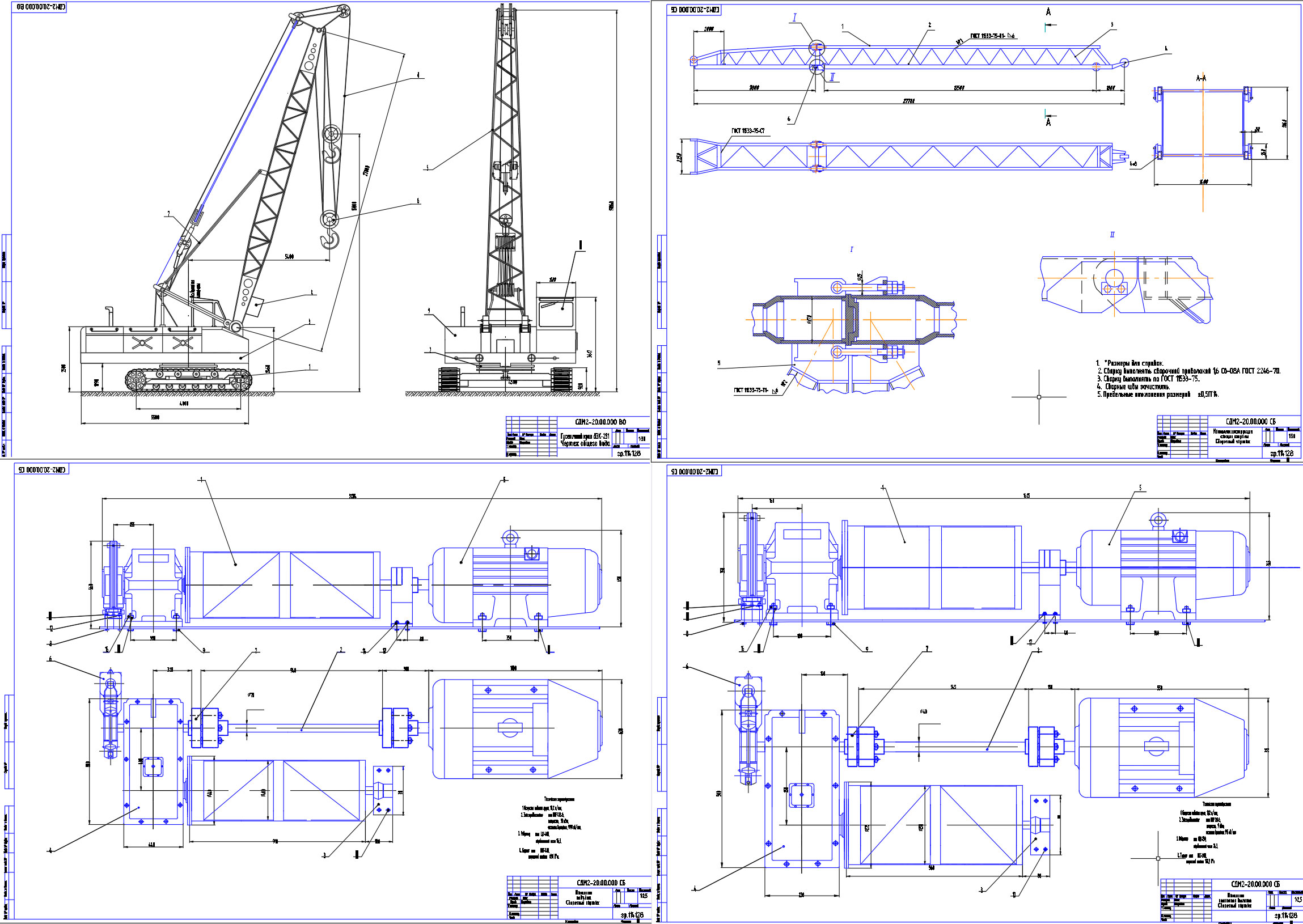

Состав: Общий вид (ВО), М_м подъема (СБ), М-м изменения вылета (СБ), металлоконструкция(СБ), ПЗ, Спецификации Язык документа

Софт: AutoCAD 12

Просмотр файлов
МЕТАЛЛОКОНСТРУКЦИЯ.dwg
МЕХАНИЗМ ИЗМЕНЕНИЯ ВЫЛЕТА.dwg
МЕХАНИЗМ ПОДЪЕМА.dwg
ОБЩИЙ ВИД .dwg
Пояснительная записка.docx
Содержание.docx
Спецификация (изменения вылета1).docx
Спецификация (металлоконструкция1).docx
Спецификация (Механизм подъема1).docx
Спецификация (Общий вид).docx
