Контейнерный перегружатель козловой Q=32т

Чертежи к дипломному проекту Комплексная механизация железнодорожного склада

Кран козловой контейнерный, Q=32т Техническая характеристика
1. Тип контейнерный
двухконсольный
2. Место установки открытая площадка
3. Пролет, м 25
4. Консоли, м 5
5. Грузоподъемность, т
а) на канатах 40
б) на захвате 32
6. Тип рельса Р-43
7. Род тока трехфазный
220/380 В
8. Режим работы механизмов:
а) подъема груза средний
б) передвижения крана средний
в) передвижения тележки средний
9. Скорости механизмов, м/мин
а) подъема груза 11,7
б) передвижения крана 60
в) передвижения тележки 5,9
10. Высота подъема груза, м 8,5
11. Колея тележки, м 13,5
12. Давление на колеса, кН 178,5

Состав: Лист 1 - Комплексная механизация склада, Лист 2 - Комплексная механизация склада, Лист 3 - Общий вид, Лист 4 - Тележка балансирная, Лист 5 - Механизм передвижения крана, Лист 6 - Захват, Лист 7 - Захват, Лист 8 - Технологическая часть, Лист 9 - Технологическая часть, Лист 10 - Электрическая часть Язык документа

Софт: КОМПАС-3D, CDW

Просмотр файлов
Лист11 - Экономическая часть.cdw

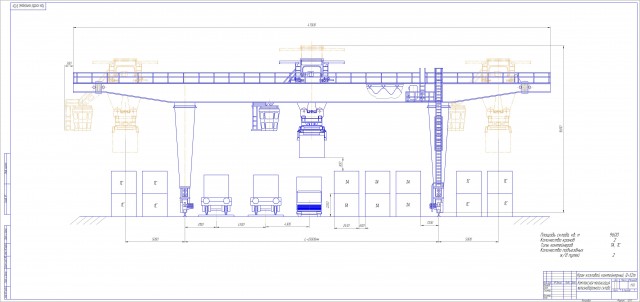

Лист1 - Комплексная механизация склада.cdw
Лист2 - Комплексная механизация склада.cdw
Лист3 - Общий вид.cdw
Лист4 - Тележка балансирная.cdw
Лист5 - Механизм передвижения крана.cdw
Лист6 - Захват.cdw
Лист7 - Захват.cdw
Лист8 - Технологическая часть.cdw
Лист9 - Технологическая часть.cdw
Лист10 - Электрическая часть.cdw
