Козловой кран г/п 8т

Вологодская государственная молочнохозяйственная академия имени Н.В.Верещагина
Кафедра графики и технической механики
Курсовой проект по Подъёмно – транспортным машинам
«Козловой кран»
Вологда - Молочное 2012

Введение 3
1. Подбор каната 4
2. Расчет деталей крюковой обоймы 5
2.1. Подбор крюка и упорного подшипника 5
2.2. Расчет траверсы 7
2.3. Расчет блока 9
2.4. Подбор радиальных подшипников 10
2.5. Расчет планки 12
3. Расчет барабана 13
4. Расет крепления каната 15
5. Подбор двигателя 17
6. Подбор редуктора 17
7. Подбор тормоза 18
8. Расчет механизма передвижения крана 18
8.1. Подбор двигателя 20
8.2. Подбор редуктора 20
8.3. Подбор тормоза 21
9. Расчет механизма передвижения тележки 21
9.1. Подбор двигателя 23
9.2. Подбор редуктора 23
9.3. Подбор тормоза 24
10. Проверка долговечноси подшипников 24
11. Проверка прочности шпоночных соединений 25
12. Уточненый расчет вала 25
Список литературных источников 27

Техническая характеристика козлового крана
1 Грузоподъёмность, т 8
2 Пролёт, м 8
3 Высота подъёма, м 6
4 Скорость, м/мин
подъёма 12
передвижения крана 20
передвижения тележки 8
5 Диаметр колеса крана, мм 400
6 Диаметр колеса тележки, мм 200

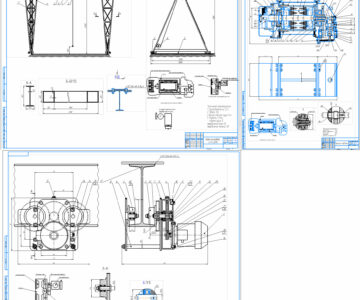

Состав: Общий вид, вал(СБ), барабан(СБ),Подпятник(СБ), механизм подъема, спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Просмотр файлов
барабан.cdw
Вал.cdw
козловой кран.docx
механизм подъёма.cdw

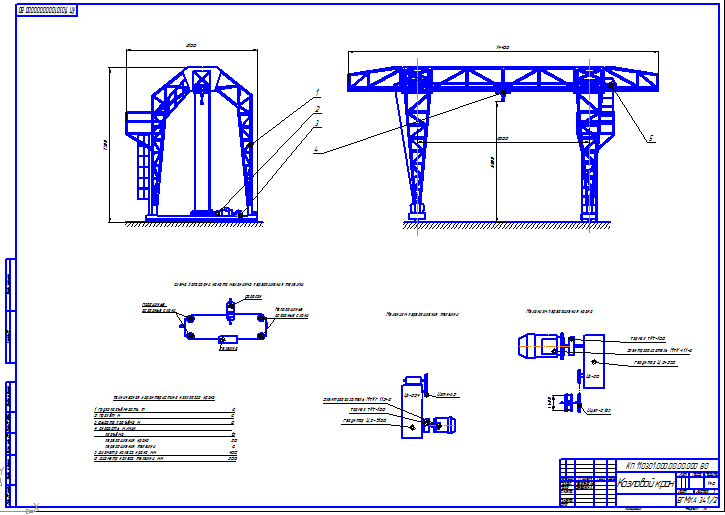

общ.вид.cdw
Подпятник.cdw
Спецификация ВО птм.cdw
Спецификация СБ 2.cdw
Спецификация СБ.cdw
