КП - расчет металлоконструкции башенного крана

Расчет металлических конструкций башенного крана
Розрахунок металевих конструкцій баштового крана

Курсовий проект має такі вихідні дані для проектування:
1. Висота підйому вантажу 32м.
2. Максимальний виліт стріли крану 35м.
3. Вага вантажу при максимальному вильоті стріли 90кНм
4. Тип стріли – підйомна.
5. Переріз стріли – наскрізний чотирьох гілковий.
6. Переріз башти – наскрізний чотирьох гілковий.
7. Розміщення вантажу - нижнє.
8. Тип перерізу стержнів – труби.
9. Режим роботи крану – 4к.

Два листа формата А2 - чертежи КМД.
1-й лист - балка-флюгер: - вид спереди, с боков, сверху, снизу,
3 сечения, опорные узлы, спецификация стали.

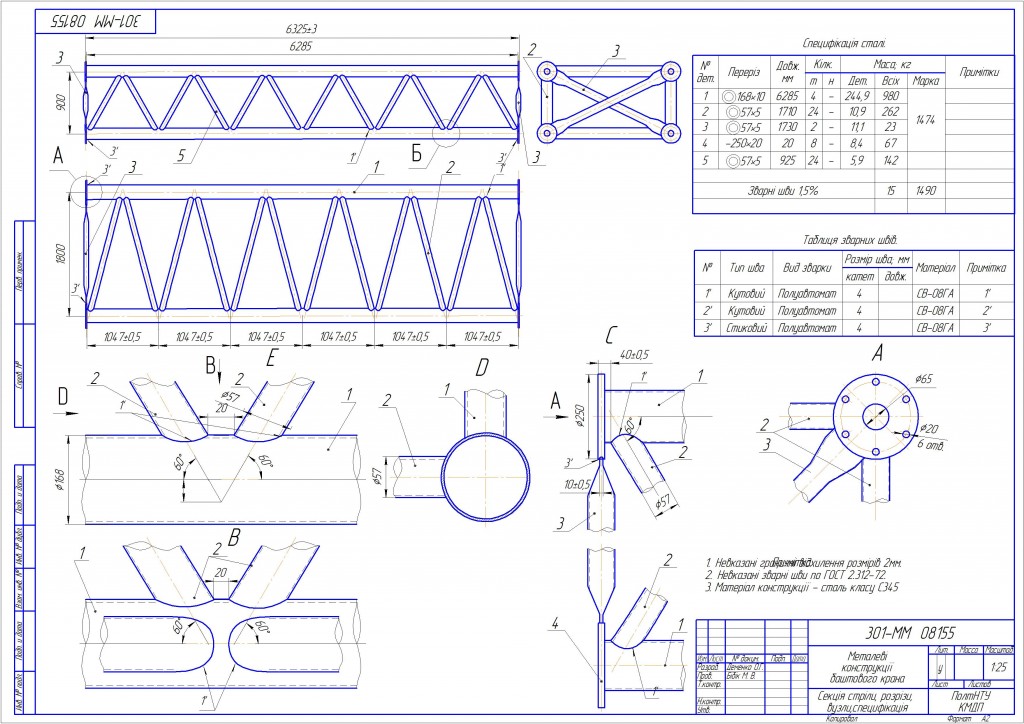

2-й лист - секция сквозной конструкции (стрелы, или башни) - 3 вида: спереди, сверху; снизу, стыковой узел при составлении, промежуточный узел - 3 проекции, спецификация стали.
Цель расчетов - обеспечение заданных условий эксплуатации и требуемой прочности при максимальном удовлетворении других критериев: минимум затрат материалов, минимум трудоемкости изготовления и монтажа.

Состав: 1-й лист - балка-флюгер, 2-й лист - секция стрелы Язык документа

Софт: Компас v13, cdw

Сайт: www

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / КП - расчет металлоконструкции башенного крана

Просмотр файлов
Мое/Чертеж БФ.cdw
Мое/Чертеж_Стрела.cdw
Мое/Thumbs.db
Мое/Поясниловка.doc
Мое
