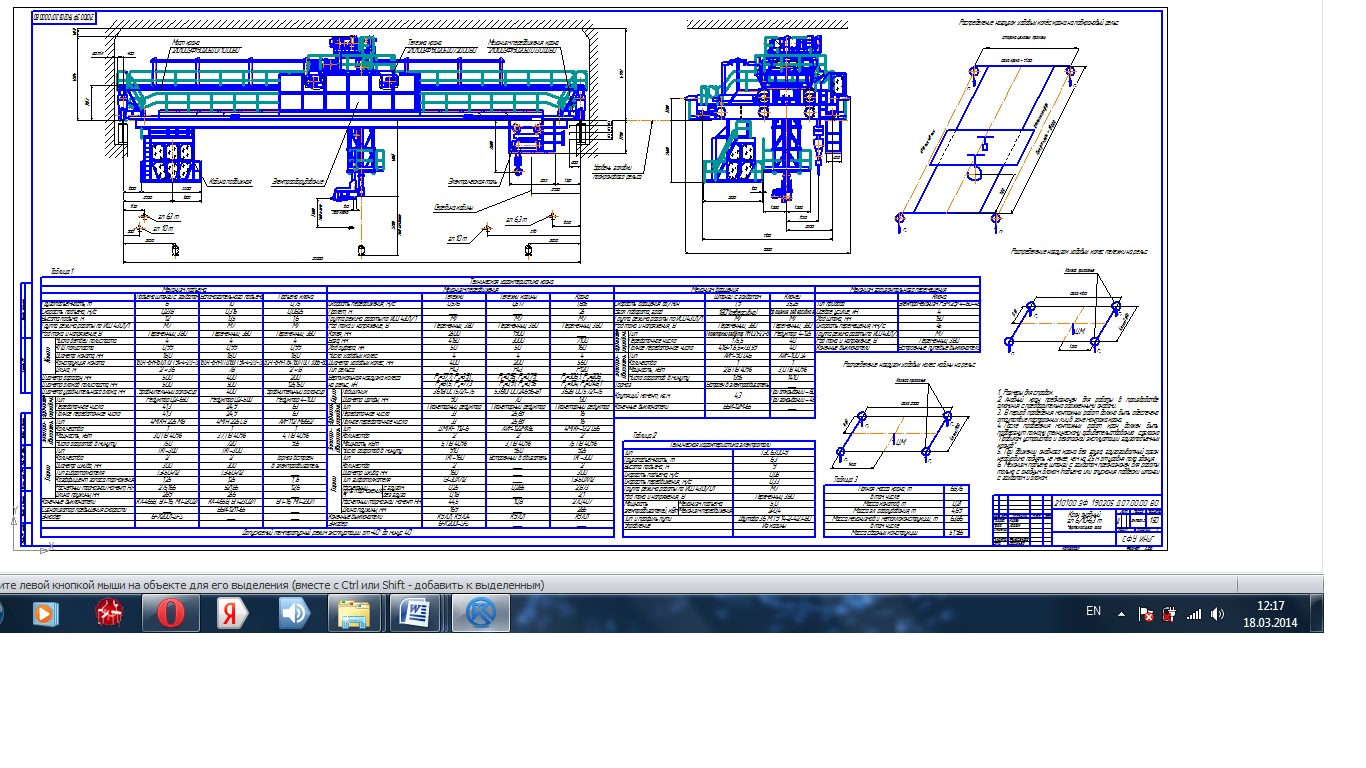

Кран анодный грузоподъемностью 6/10+6т, предназначенный для работы в корпусе электролиза алюминиевого завода

Сибирский Федеральный Университет,
кафедра подъемно-транспортные машины,
дисциплина- строительные и дорожные машины,
На тему:Кран анодный грузоподъемностью 6/10+6т, предназначенный для работы в корпусе электролиза алюминиевого завода.
Красноярск 2014 год.

В дипломном проекте был модернизирован кран анодный грузоподъемностью 6/10+6т, предназначенный для работы в корпусе электролиза Красноярского алюминиевого завода. Механизм передвижения данного крана, выполняется с навесными планетарными редукторами (мотор – редукторами).
Применение данного технического решения позволяет существенно снизить массу крана, обеспечить удобство компоновки и необходимую надежность механизма. При этом проектируемая модель соответствует правилам устройства и безопасной эксплуатации грузоподъемных кранов.
2 Техническая характеристика

Техническая характеристика анодного крана приведена в таблице 1
Таблица 1 – Техническая характеристика анодного крана
Наименование параметра Величина параметра
1 Кран:
грузоподъемность, т 6/10+6,3
пролет, мм 25000
база, мм 7100
ширина крана, мм 9000
высота крана, мм 4584
высота моста, мм 1912
группа режима работы А6
Применение механизма передвижения крана с раздельным приводом, выполненного с навесными планетарными редукторами (мотор-редукторами) позволили снизить массу и цену механизма, а также уменьшить нагрузки на пролетную балку моста крана. В результате уменьшения нагрузок на пролетную балку со стороны механизмов передвижения, появляется возможность уменьшения ее поперечного сечения. Таким образом, проектирование новой конструкции анодного крана, с учетом недостатков базового варианта, позволяет снизить массу на 2,9 т и цену крана на 684,5 тыс.руб. Полезный эффект за весь период эксплуатации составляет 215699,7 тыс.руб.

Состав: Кран(СБ),Тележка(СБ),Деталировка(Монтаж,Ведомость,Балка пролетная, Балка концевая,Механизм подъема),Спецификация,ПЗ. Язык документа

Софт: КОМПАС-3D 13SP2
