Кран башенный г/п 10т с переменным вылетом стрелы

Московский Государственный Университет Природообустройства
Кафедра- Мелиоративные и строительные машины
Курсовой проект по дисциплине- Подъемно-транспортные машины
На тему: "Спроектировать кран башенный с переменным вылетом стрелы"
Москва 2013 г.

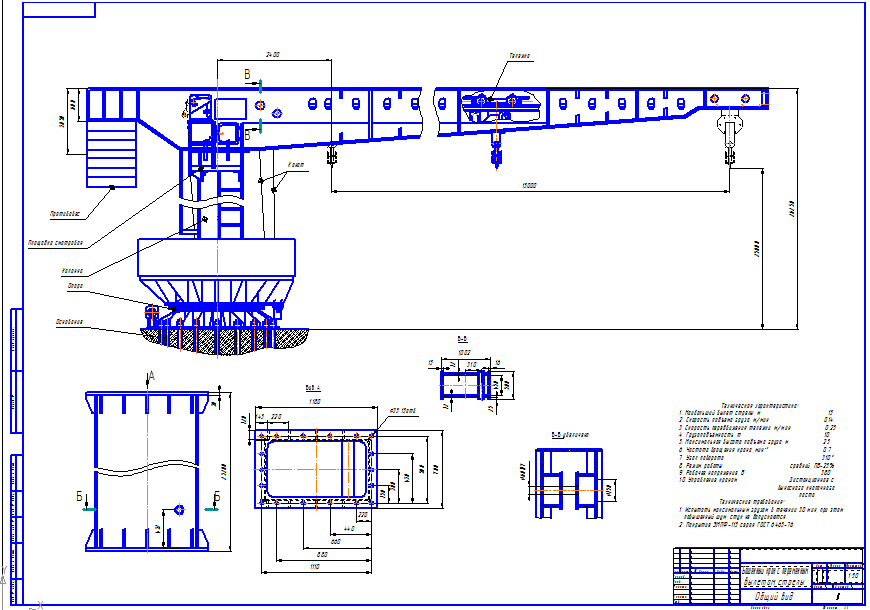

В данном курсовом проекте рассматривается проектировка башенного крана с постоянным вылетом стрелы. Произведен расчет механизмов подъема, механизмов передвижения тележки, расчет металлоконструкций и расчет собственной-грузовой устойчивости. Графическая част содержит: общий вид крана (А1), сборочный чертеж механизмов подъёма(А1), сборочный чертеж металлоконструкций(А2) и два рабочих чертежа деталей(А2).

Техническая характеристика:
1. Наибольший вылет стрелы, м 15
2. Скорость подъема груза, м/мин 0,14
3. Скорость передвижения тележки, м/мин 0,25
4. Грузоподъемность, т 10
5. Максимальная высота подъема груза, м 25
6. Частота вращения крана, мин 0.7
7. Угол поворота 310
8. Режим работы средний, ПВ=25%
9. Рабочее напряжение, В 380
10. Управление краном Дистанционное с выносного кнопочного поста

Состав: общий вид крана (А1), сборочный чертеж механизмов подъёма(А1), сборочный чертеж металлоконструкций (А2) и два рабочих чертежа деталей(А2), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Кран башенный г/п 10т с переменным вылетом стрелы

Просмотр файлов
Задание исп.jpg
Пояснительная записка/
Пояснительная записка/Пояснительная записка..docx
спец/
спец/Спецификация_1.cdw
спец/Спецификация_2.cdw
спец/Спецификация_3.cdw
чертежи/
чертежи/барабан.cdw
чертежи/механизм подъема.cdw
чертежи/общий вид.cdw
чертежи/Рама.cdw
чертежи/ступица.cdw
