Кран башенный (кН 80)

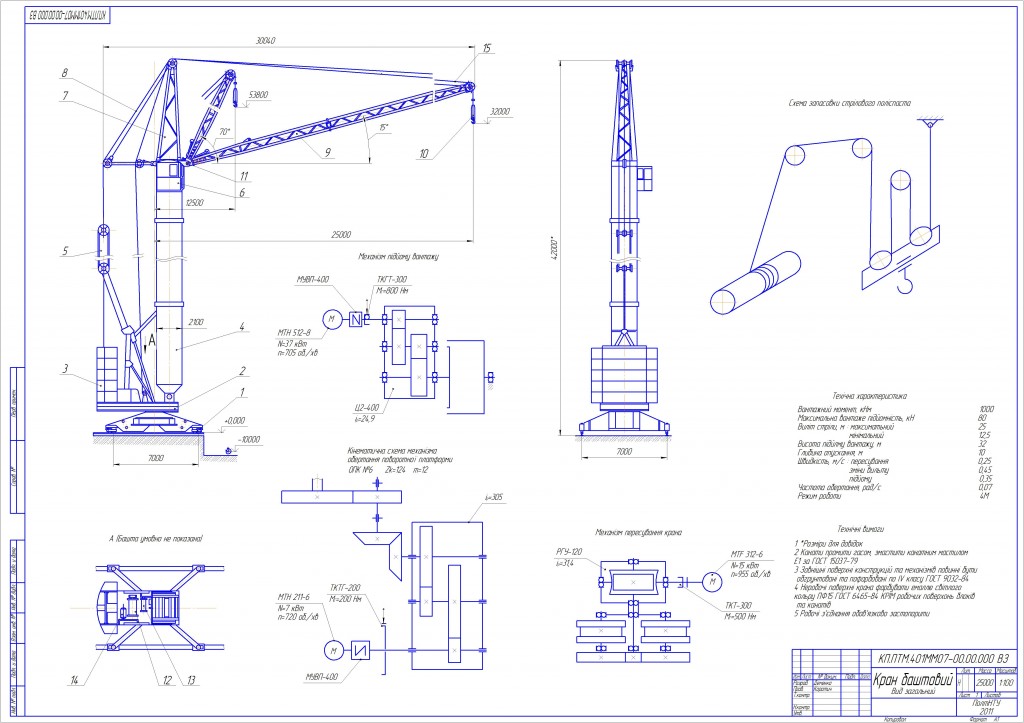

Три вида крана, так же на черетеже у казана схема запасовки стрелового полиспаста и кинематические схемы механизмоов: передвижения,подьема груза, поворота башты. Секция стрелы.

Техічна характеристика:
Вантажний момент, кНм 1000
Максимальна вантаже підйомність, кН 80
Виліт стріли, м : максиматьний 25, мінімальний 12,5
Висота підйлму вантажу, м 32
Глибина опускання, м 10
Швидкість, м/с : пересування 0,25, зміни вильту 0,45, підйому 0,35
Частота обертання, рад/с 0,07
Режим роботи 4М

Состав: сборочный чертеж, спецификация Язык документа

Софт: Компас v13, cdw

Сайт: www

Просмотр файлов
1й_лист.cdw
мех_подьема.cdw
секція_стріли.cdw
Спецификация крана1.cdw
Спецификация.spw
