Кран башенный МСК-3-5/20

НУВГП
Кафедра будівельних, меліоративних машин і обладнання
Курсовий проект по дисципліні " Вантожопідйомна техніка"
на тему "Башений кран"
Ровно 2012

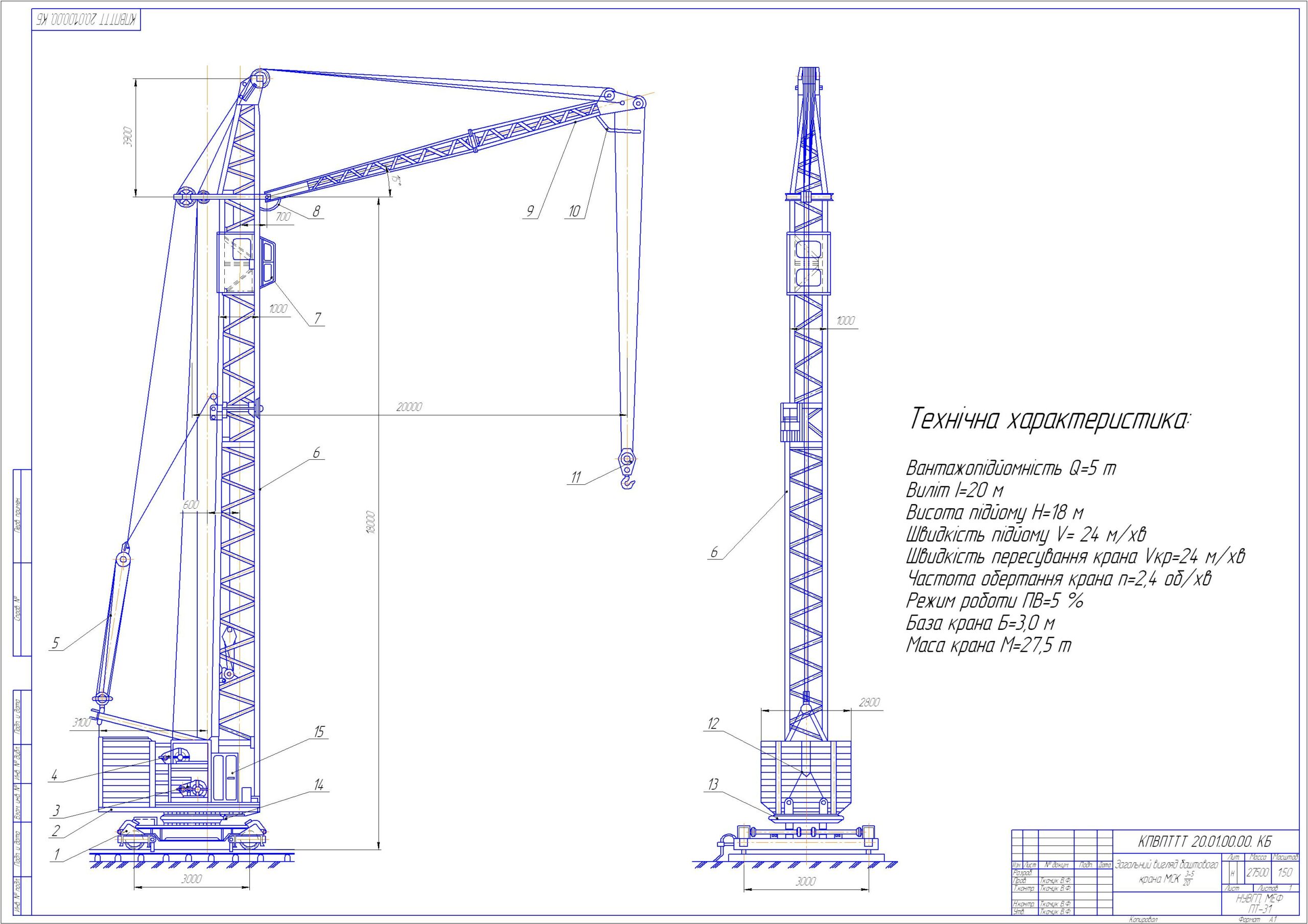

Кран башений, + специфікація, 3 листи( загальний вигляд, гакова підвіска, механізм підйому) і записка.

Технічна характеристика:
Вантажопідйомність Q=5 т
Виліт І=20 м
Висота підйому Н=18 м
Швидкість підйому V= 24 м/хв
Швидкість пересування крана Vкр=24 м/хв
Частота обертання крана n=2,4 об/хв
Режим роботи ПВ=5 %
База крана Б=3,0 м
Маса крана М=27,5 т

Состав: Вид общий (ВО), Крюковая подвеска, Механизм подъема, Спецификация, ПЗ Язык документа

Софт: Компас-3D 13 SP2

Просмотр файлов
Кран баштовий/Thumbs.db
Кран баштовий/~$писка до ПТМ.doc
Кран баштовий/Готово лист №1.bak
Кран баштовий/Готово лист №1.cdw
Кран баштовий/Готово лист №2.bak
Кран баштовий/Готово лист №2.cdw
Кран баштовий/Готово лист №3.bak
Кран баштовий/Готово лист №3.cdw
Кран баштовий/Записка до ПТМ.doc
Кран баштовий/Специф_кац_я.doc
Кран баштовий
