Кран консольный полноповоротный г/п 630кг

Ярославский государственный технический университет,
кафедра строительные дорожные машины,
курсовая работа по дисциплине:"подъемно-транспортные машины",
На тему: конструирование консольного крана полноповоротного,
Ярославль 2011

В курсовом проекте был спроектирован полноповоротный велосипедный кран на вращающейся колоне колонне грузоподъемностью 630 кг с вылетом стрелы 5 м и высотой подъема 5 м.
Проведен обзор и анализ существующих конструкций, выполнена классификация грузоподъемных машин, дано описание крановых механизмов, сделан патентный обзор. Приводится описание спроектированной конструкции.
Выполнен расчет привода механизма подъема груза, двигатель привода проверен на нагрев. Рассчитан привод поворота крана. Выбраны схемы трансмиссий, подобраны редукторы, муфты, тормоза.
Проведены расчеты металлоконструкции крана, а именно, стрелы, поворотной и неповоротной колонны, рассчитана рама основания.
Проектирование крана позволило практически закрепить знания, полученные в курсе «Подъемно-транспортные машины».

Техническая характеристика.
1. Грузоподъемность, кг 630
2. Скорость подъема груза, м/с 0,167
3. Угловая скорость поворота крана, 1/с0,262
4. Привод механизма подъема:
Двигатель: ТипМТF 012-6 Мощность, кВТ 2,7 Частота вращения, об/мин 840
Редуктор: Тип Ц2-250 передаточное число 20
Тормоз: ТипТКГ-100 тормозной момент, Нм35
5. Привод механизма поворота
Двигатель: Тип 4АА71А4У3 мощность, кВТ 0,25 мастота вращения, об/мин 1370
Редуктор: Тип РЧУ-40 передаточное число 40
Тормоз: ТипТКТ-100 Тормозной момент, Нм 3
6. Канат ЛК-Р-6х19+10 5,6-Г-Н-1960 ГОСТ 2688-80

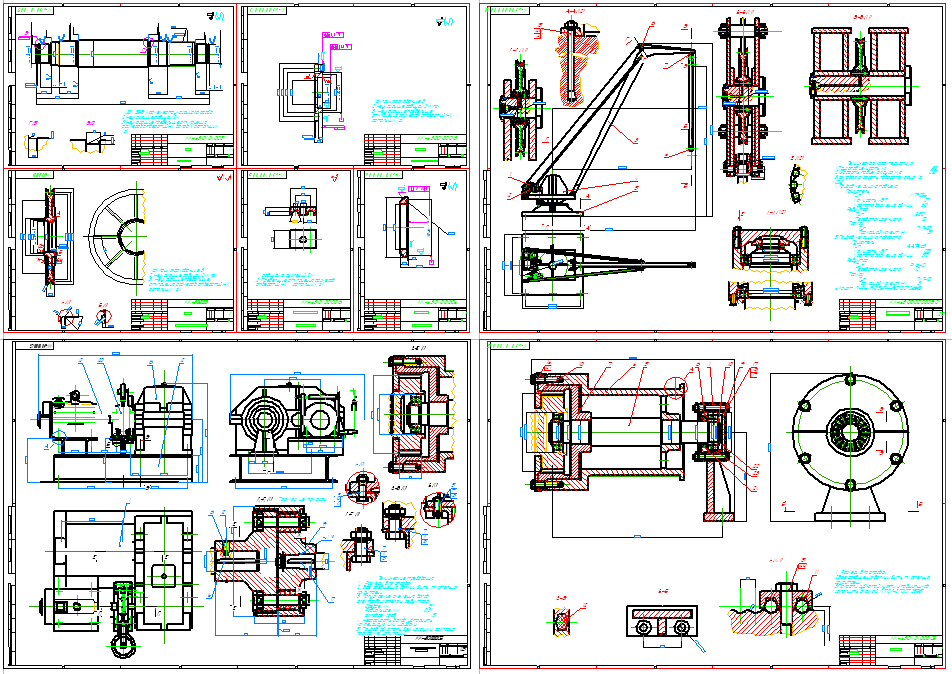

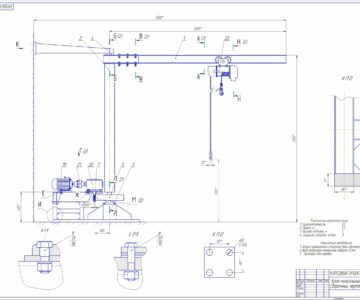

Состав: Общий вид крана, Деталировка (ось,крышка,планка прижимная,подпятник), общий вид электротали, спецификация, РПЗ Язык документа

Софт: КОМПАС-3D 14
