Кран козловой двухконсольный КК 20-26

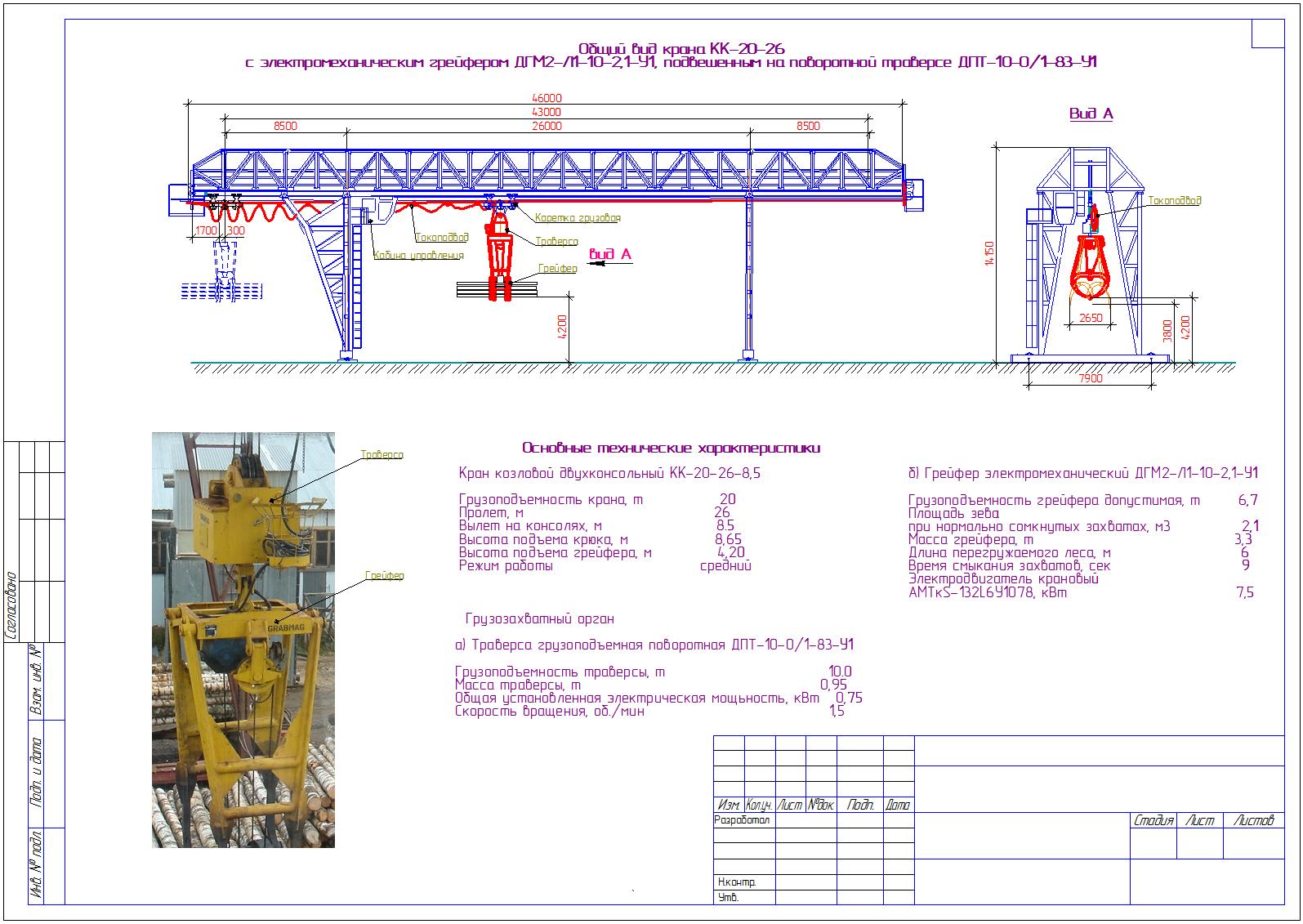

Общий вид козловой двухконсольный кран КК-20-26 с электромеханическим грейфером ДГМ2-Л1-10-2,1-У1, подвешенным на поворотной траверсе ДПТ-10-0/1-83-У1

Грузоподъемность крана, т 20
Пролет, м 26
Вылет на консолях, м 8.5
Высота подъема крюка, м 8,65
Высота подъема грейфера, м 4,20
Режим работы средний

Грузозахватный орган
а) Траверса грузоподъемная поворотная ДПТ-10-0/1-83-У1
Грузоподъемность траверсы, т 10.0
Масса траверсы, т 0,95
Общая установленная электрическая мощьность, кВт 0,75
Скорость вращения, об./мин 1,5
б) Грейфер электромеханический ДГМ2-Л1-10-2,1-У1
Грузоподъемность грейфера допустимая, т 6,7
Площадь зева
при нормально сомкнутых захватах, м3 2,1
Масса грейфера, т 3,3
Длина перегружаемого леса, м 6
Время смыкания захватов, сек 9
Электродвигатель крановый
АМТкS-132L6У1078, кВт 7,5

Состав: Вид общий (ВО) Язык документа

Софт: Компас-3D 3D V13

Просмотр файлов
КК-20-26.Общий вид.cdw
