Кран козловой грейферный

Московский Государственный Технический Университет им. Н. Э. Баумана
Кафедра: "Детали машин и подъёмно-транспортное оборудование"
Курсовой проект по дисциплине: "Специальные грузоподъемные машины"
На тему: "Кран козловой грейферный"
Калуга 2008

Козловой грейферный кран, грузоподъемностью 10 т предназначен для выгрузки щебня.
Щебень поступает на предприятие по изготовлению железобетонных конструкций по железной дороге в саморазгружающихся полувагонах типа «Гондола», разгружается на эстакаде приемного устройства и из отвалов под эстакадой ленточными конвейерами в цеха.
Кран устанавливается на открытом складе. Диапазон рабочих температур от -40° до +40°С.
Дано: грузоподъёмность 10000 кг
скорость подъёма 0,4 м/с
высота подъёма 9 м
режим нагружения L2 - умеренный;
группа классификации механизма – М6

Состав: ПЗ, Кран (общий вид), спецификация, чертежи Язык документа

Софт: КОМПАС-3D V12

Просмотр файлов
Чертежи в Компасе/Грейфер А1.cdw
Чертежи в Компасе/механ. подъема А1.cdw

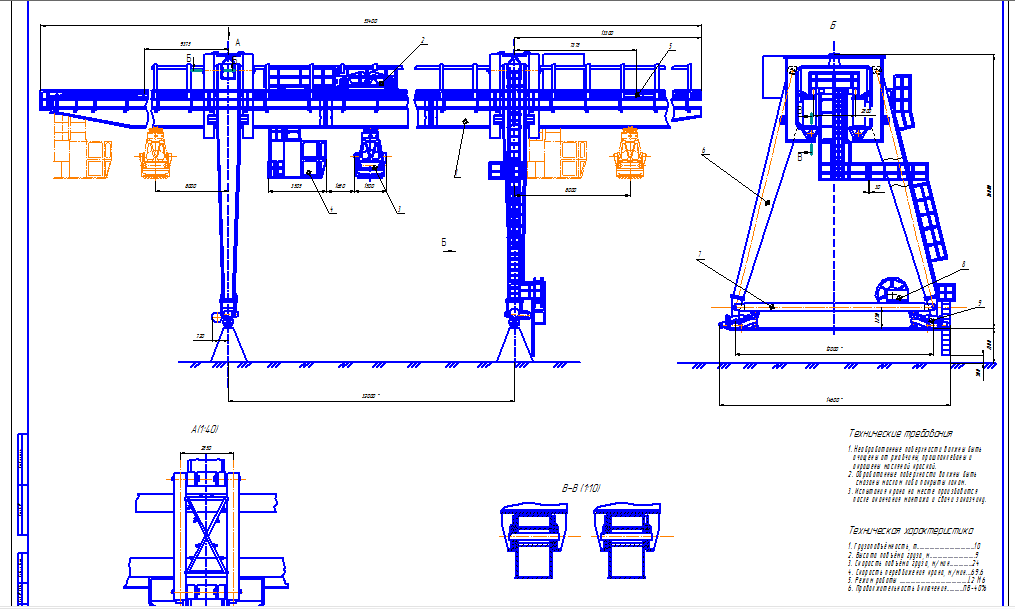

Чертежи в Компасе/Общий вид А0.cdw
Чертежи в Компасе/Спецификация грейфер.spw
Чертежи в Компасе/Спецификация козловой кран.spw
Чертежи в Компасе/тележка.spw
Чертежи в Компасе/Электрическая схема А1.cdw
записка1.doc
Чертежи в Компасе
