Кран козловой с опорной тележкой

СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ
КАФЕДРА ПОДЪЁМНО-ТРАНСПОРТНЫЕ МАШИНЫ И РОБОТЫ
Курсовой проект по дисциплине “Грузоподъемные машины”.
На тему «Кран козловой с опорной тележкой»
Красноярск 2010

В ходе разработки проекта были выполнены пояснительная записка, чертежи (общий вид крана, общий вид механизма передвижения тележки, сборочный чертеж механизма подъема и сборочный чертеж приводного ходового колеса крана). Электрический козловой кран грузоподъемностью
Q = 20000 кг для механизации перегрузочных работ на открытых площадях предприятий. Скорость подъема груза υг= 0,16 м/с. Высота подъема H = 12 м. Группа классификации механизма М3 в соответствии с ИСО 4301/1−86 и ГОСТ 25835−83 – 3М. Режим работы крана – средний и температурный режим −40 − +35˚С, материалом является низколегированнаясталь марки 09Г2С ГОСТ 19282−73.

Состав: ПЗ, чертежи (общий вид крана, общий вид механизма передвижения тележки, сборочный чертеж механизма подъема и сборочный чертеж приводного ходового колеса крана), спецификация Язык документа

Софт: КОМПАС-3D V12

Просмотр файлов
Поянительная записка.doc
Спецификация механизма подъема.cdw
Спецификация ходового колеса 1.cdw
Федеральное агентство по образованию.doc
Ходовое колесо крана.cdw

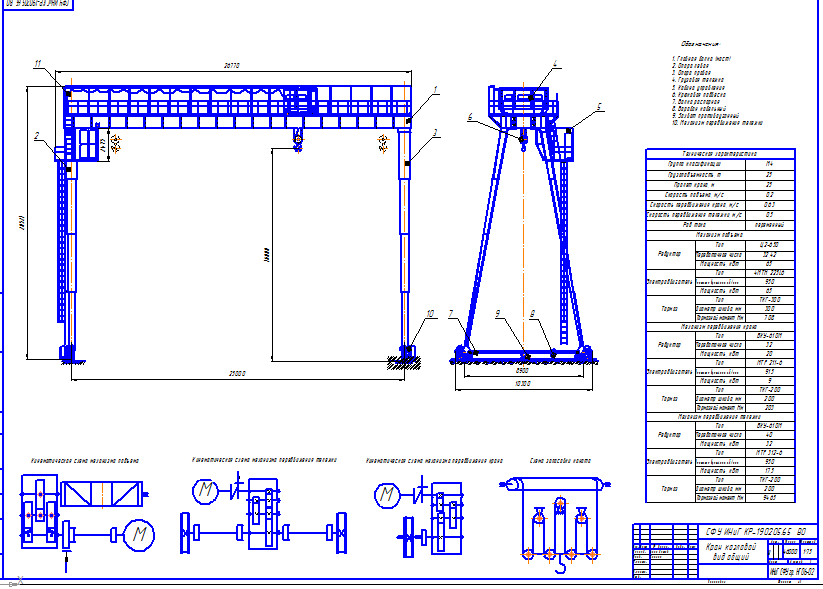

Кран козловой.cdw
Механизм передвижения тележки.cdw
Механизм подъема.cdw
