Кран мостовой электрический УХЛ1

Национальный минерально-сырьевой университет "Горный"
Кафедра горных транспортных машин
Курсовой проект по дисциплине "Грузоподъёмные механизмы"
На тему: "Расчёт механизма подъема мостового крана"
Санкт-Петербург 2014

Исходные данные
Кран мостовой электрический УХЛ1
грузоподъемность 10 т;
высота подъема 10 м;
скорость подъема 20,7 м/мин;
режим работы 5М ( ГОСТ 25835-83).

Целью данного курсового проекта является эксплуатационный расчет механизма подъема мостового крана УХЛ1.

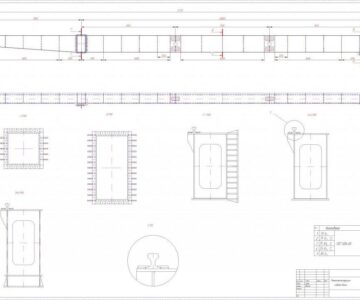

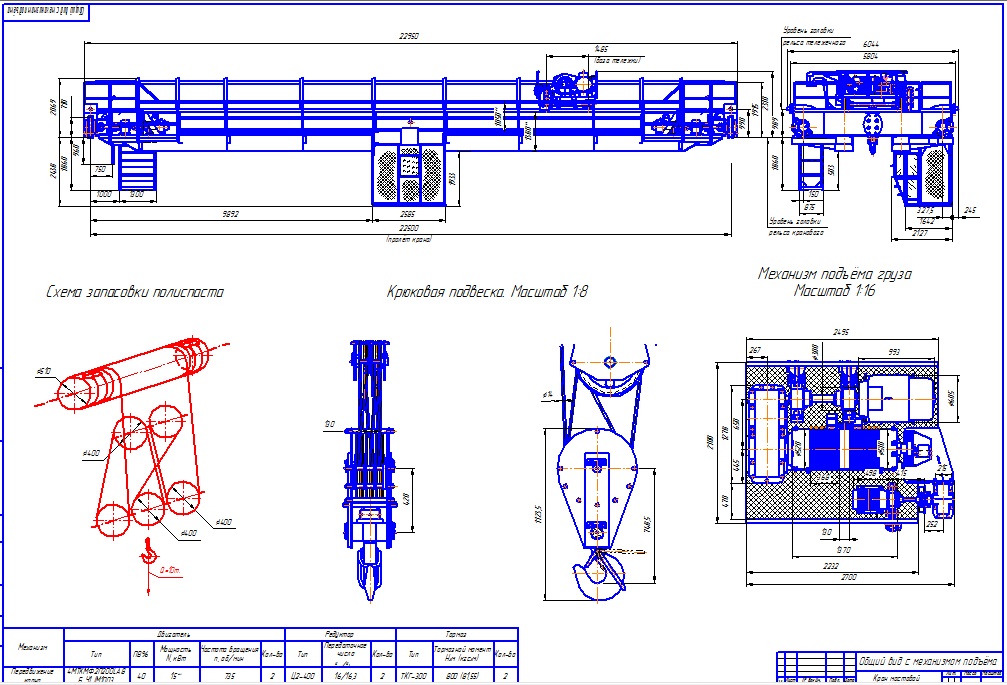

Графическая часть содержит Схему запасовки полиспаста, общий вид крана, чертежи крюковой подвески и грузоподъёмного механизма.
Проект содержит 1 лист формата А1 графической части, 15 страниц пояснительной записки, содержащей 1 таблицу и 5 источников.
В работе рассмотрен расчет механизма подъема, назначения и условия работы данной модели мостового крана.
Краном мостового типа называется кран с грузозахватным устройством, подвешенным к грузовой тележке или тали, которые перемещаются по подвижной стальной конструкции (мосту).
Техническая характеристика крана УХЛ1:
грузоподъёмность главного подъёма: 10 т.
высота главного подъёма: 10 м.
кратность полиспаста главного подъёма: 3
Пролёт крана: 22,5 м.
База крана: 4,9 м.
Масса крана общая: 33,9 т.

Состав: Вид общий (ВО), ПЗ Язык документа

Софт: КОМПАС-3D V-13
