Кран мостовой однобалочный Q=1т

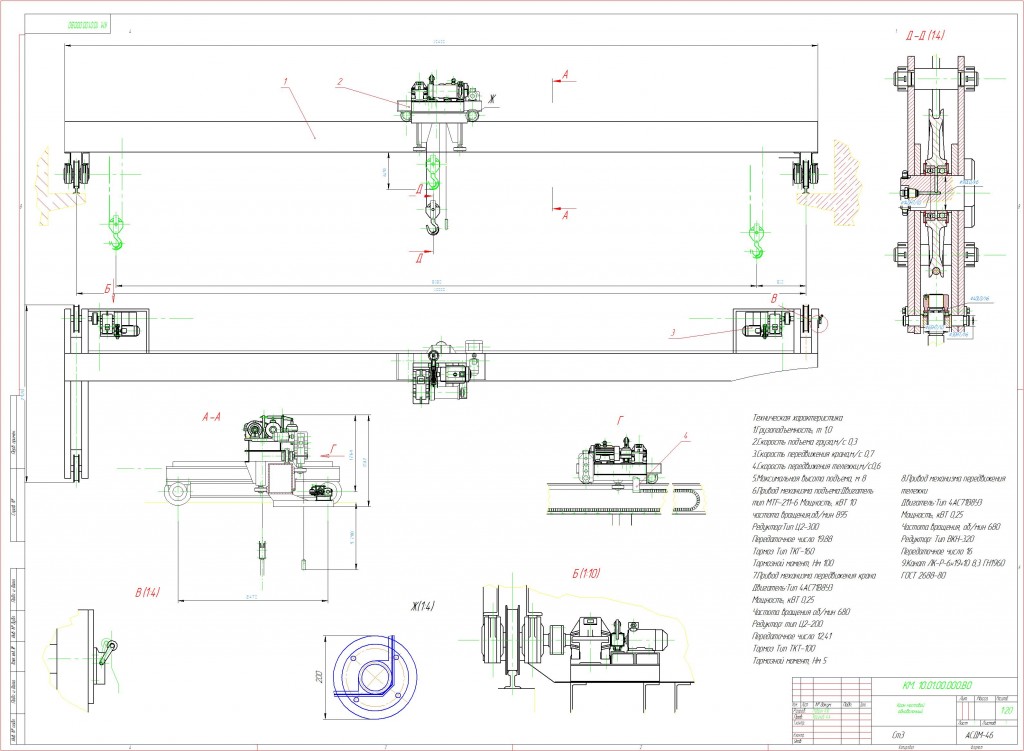

Общий вид крана мостового однобалочного гп 1т.

Техническая характеристика
1.Грузоподъемность, т 1,0
2.Скорость подъема груза,м/с 0,3
3.Скорость передвижения крана,м/с 0,7
4.Скорость передвижения тележки,м/с0,6
5.Максимальная высота подъема, м 8
6.Привод механизма подъема: Двигатель тип MTF-211-6 Мощность, кВТ 10 частота вращения, об/мин 895
Редуктор: Тип Ц2-300 Передаточное число 19.88
Тормоз Тип ТКГ-160 Тормозной момент, Нм 100
7.Привод механизма передвижения крана
Двигатель: Тип 4АС71В8У3 Мощность, кВТ 0,25 Частота вращения об/мин 680
Редуктор: тип Ц2-200 Передаточное число 12,41
Тормоз Тип ТКТ-100 Тормозной момент, Нм 5

Состав: вид общий Язык документа

Софт: компас

Просмотр файлов
общий вид на печать (изм)готовый.frw
