Кран настенный передвижной г/п 4т

Грузоподъемность m=4000 кг, скорость подъема V=0,2 м/с, высота подъема H=6м, режим нагружения L1, группа классификации механизма M2, число зубьев шестерни Z=21.

Содержание:
РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ТАЛИ
1. РАСЧЕТ ЭЛЕКТРОДВИГАТЕЛЯ 3
1.1. ПРОДОЛЖИТЕЛЬНОСТЬ ВКЛЮЧЕНИЯ 3
1.2. ГРУЗОПОДЪЕМНАЯ СИЛА 3
1.3. МОЩНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ 3
1.4. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ 3
1.5. УГЛОВАЯ СКОРОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ 3
2. РАСЧЕТ КАНАТНО-БЛОЧНОЙ СИСТЕМЫ 4
2.1. МИНИМАЛЬНЫЙ ДИАМЕТР БАРАБАНА 4
2.2. ВОЗМОЖНЫЕ СХЕМЫ ПОЛИСПАСТОВ 4
2.3. КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ ПОЛИСПАСТА 4
2.4. НАИБОЛЬШЕЕ НАТЯЖЕНИЕ ВЕТВИ КАНАТА 4
2.5. РАЗРЫВНОЕ УСИЛИЕ КАНАТА 5
3. РАСЧЕТ БАРАБАНА 5
3.1. МИНИМАЛЬНЫЙ РАСЧЕТНЫЙ ДИАМЕТР БАРАБАНА 5
3.2. ОТНОШЕНИЕ МИНИМАЛЬНОГО КОНСТРУКТИВНОГО ДИАМЕТРА БАРАБАНА К ДИАМЕТРУ КАНАТА 5
4. РАСЧЕТ ДЛИНЫ БАРАБАНА 6
4.1. МИНИМАЛЬНАЯ ДЛИНА БАРАБАНА 6
4.2. РАССТОЯНИЕ МЕЖДУ ПОДШИПНИКАМИ ЭЛЕКТРОДВИГАТЕЛЯ 6
5. РАСЧЕТ РЕДУКТОРА 7
5.1 УГЛОВАЯ СКОРОСТЬ БАРАБАНА 7
5.2. ПЕРЕДАТОЧНОЕ ЧИСЛО РЕДУКТОРА .7
5.3. МИНИМАЛЬНОЕ ЗНАЧЕНИЕ МЕЖОСЕВОГО РАССТОЯНИЯ РЕДУКТОРА ПО УСЛОВИЮ ПРОЧНОСТИ 9
6. РАСЧЕТ ГАБАРИТОВ И МАССЫ РЕДУКТОРА 9
6.1. ВЫСОТА РЕДУКТОРА 10
6.2. ШИРИНА РЕДУКТОРА 10
6.3. ДЛИНА РЕДУКТОРА 11
6.4. МАССА РЕДУКТОРА 11
6.5. МАССА ДВИГАТЕЛЯ 11
6.6. МАССА БАРАБАНА 11
6.7. РЕЗУЛЬТАТЫ РАСЧЕТА 11
7. КОМПОНОВКА ЭЛЕКТРИЧЕСКОЙ ТАЛИ 11
8. ПРОВЕРКА ДВИГАТЕЛЯ ПО ПУСКОВОМУ МОМЕНТУ 12
9.РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ 12
9.1. ВЫБОР ХОДОВЫХ КОЛЕС 12
9.1.1. ОПРЕДЕЛЕНИЕ ПРЕДВАРИТЕЛЬНОЙ МАССЫ ТЕЛЕЖКИ 12
9.1.2. ДАВЛЕНИЕ НА ХОДОВОЕ КОЛЕСО 13
9.2. РАСЧЕТ СОПОРОТИВЛЕНИЯ ДВИЖЕНИЮ 13
9.3. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ 14
9.4.ВЫБОР РЕДУКТОРА 14
9.5. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ЗАПАСА СЦЕПЛЕНИЯ ПРИВОДНЫХ КОЛЕС С РЕЛЬСОМ ПРИ ПУСКЕ 15
9.6. ВЫБОР ТОРМОЗА 16
10. ЛИТЕРАТУРА 17

Технические характеристики:
1.Грузоподъёмность, т 4
2.Скорость подьёма, м/с 0,2
3.Скорость передвижения, м/с 0,2
4.Высота подьёма, м 6
5.Режим нагружения L1
6.Группа классификации механизма М2

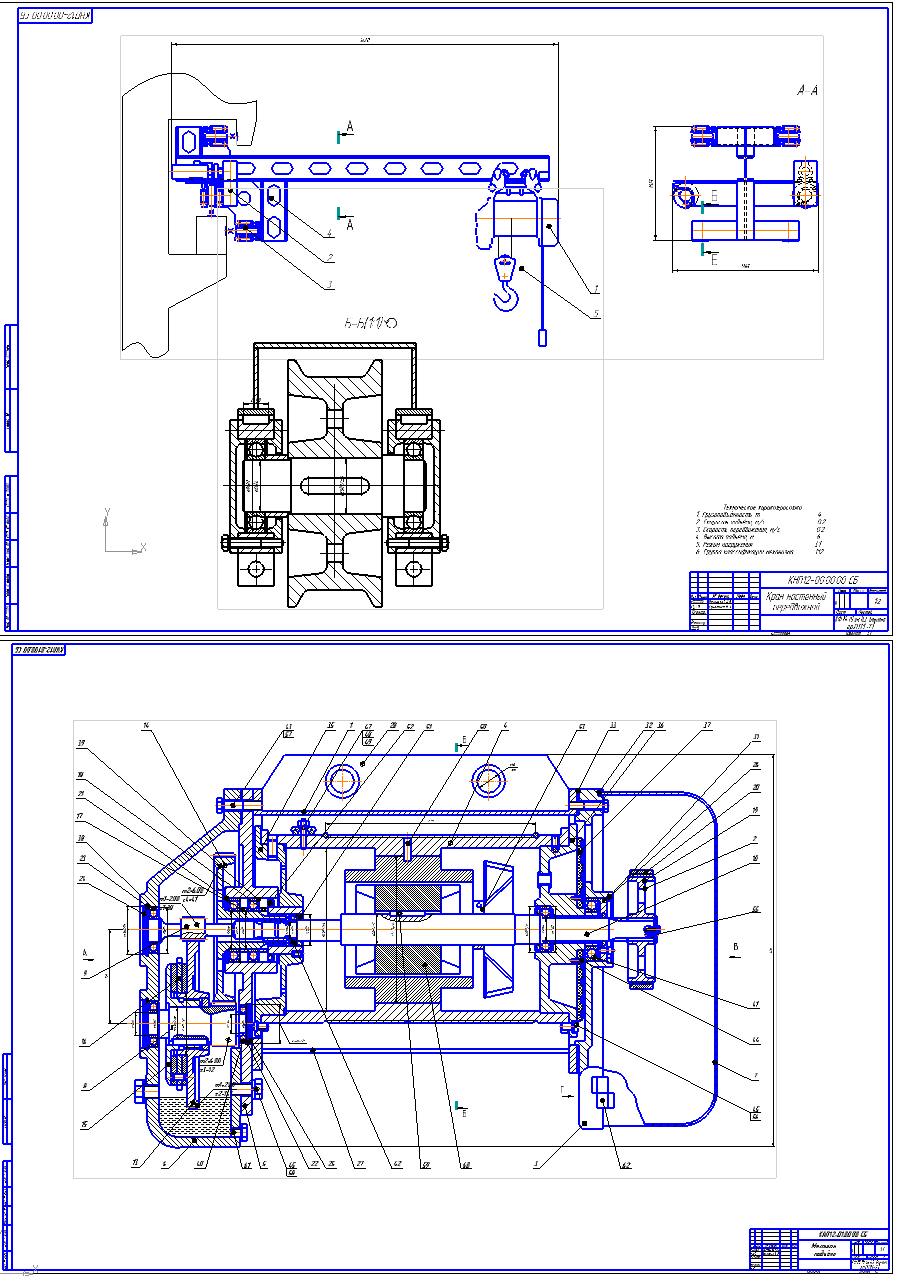

Состав: Вид общий (ВО), Сборочный чертеж (СБ), Спецификация Язык документа

Софт: Компас v10

Просмотр файлов
Кран настенный передвижной/Записка2.DOC
Кран настенный передвижной/механизм передвижения тележки.cdw
Кран настенный передвижной/общий вид.cdw
Кран настенный передвижной/сп механизм передвижения-1.cdw
Кран настенный передвижной/сп механизм передвижения-2.cdw
Кран настенный передвижной/Сп общий вид.cdw
Кран настенный передвижной/спецификация1а.cdw
Кран настенный передвижной/спецификация1б.cdw
Кран настенный передвижной/спецификация1в.cdw
Кран настенный передвижной/Таль 1.cdw
Кран настенный передвижной/Таль-2.cdw
Кран настенный передвижной
