Кран поворотный на колонне с электроталью г/п 3,2 т

БРУ, Кафедра «Строительные, дорожные, подъемно-транспортные машины и оборудование»

КРАН НА КОЛОННЕ С ЭЛЕКТРОТАЛЬЮ
Курсовой проект по дисциплине
«Подъемно-транспортные машины»

2016

СОДЕРЖАНИЕ
Введение
1 Предварительные расчеты механизмов
1.1 Исходные данные
1.2 Расчет механизма подъема (электротали)
1.3 Расчет механизма передвижения
1.4 Расчет механизма поворота
2 Проверочные расчеты
2.1 Проверочные расчеты механизма подъема
2.2 Проверочные расчеты механизма передвижения
2.3 Проверочные расчеты механизма поворота
3 Расчет металлоконструкции
4 Охрана труда и выбор устройств безопасности
5 Обоснование и выбор смазочных материалов
Список литературы
Приложение А (расчеты передач на ЭВМ)
Приложение Б (спецификации)

Исходные данные
Грузоподъемность: Q = 40 кН;
Высота подъема: H = 10 м;
Вылет: L = 5,5 м;
Скорость подъема груза: 12 м/мин;
Скорость передвижения тельфера: 12 м/мин;
Частота вращения крана: 1,4 мин-1;
Группа режима работы: А1.

Техническая характеристика электротали:
1. Грузоподъёмность, т 4
2. Высота подъёма, м 10
3. Скорость подъёма, м/мин 12
4. Электродвигатель
тип 4АС132А3У3
мощность, кВт 11
частота вращения, об/мин 940
5. Рабочее напряжение в сети, В 220/380
6. Режим работы A1

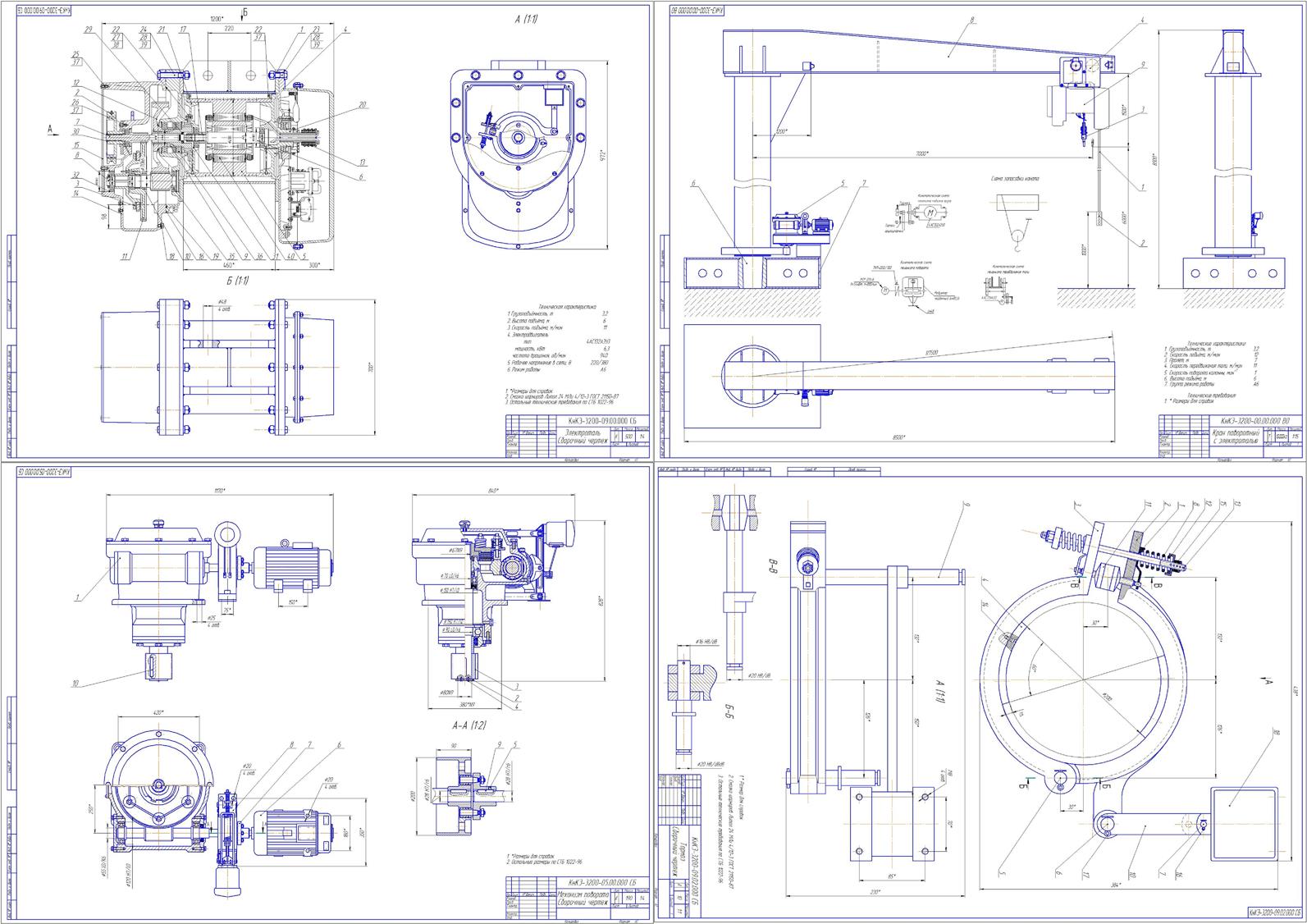

Состав: Кран на колонне (СБ), Электроталь (СБ), Механизм поворота (СБ), Тормоз грузовой (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Кран поворотный на колонне с электроталью г/п 3,2 т

Просмотр файлов
кран на колонне 3,2т/
кран на колонне 3,2т/записка.docx
кран на колонне 3,2т/механизм поворота.cdw
кран на колонне 3,2т/ПРИЛОЖЕНИЕ А.docx
кран на колонне 3,2т/сп ВО.doc
кран на колонне 3,2т/сп мех пов.doc
кран на колонне 3,2т/сп таль.doc
кран на колонне 3,2т/сп тормоз.doc
кран на колонне 3,2т/Тельфер_3.cdw
кран на колонне 3,2т/Тормоз.cdw
кран на колонне 3,2т/Чертеж.cdw
