Кран самоходный с решетчатой стрелой - 40 т

ФГБОУ ВО "Сибирский государственный автомобильно-дорожный университет (СибАДИ)"
Кафедра "ПТТМ и ГП"
Курсовой проект по дисциплине "ГПМ"
На тему: "Самоходный кран с решетчатой стрелой"
Омск 2017

Исходные данные: Q=40 тонн, скорость перемещения груза=0,15 м/с, высота крана 13 м, группа режима М5.

Содержание

Введение…………………………………………………………………….……..3
1 Расчёт механизма подъёма груза.……………………………………………...4
1.1 Выбор схемы полиспаста……………………………………………….....4
1.2 Расчёт усилий в канате и выбор каната…………………………..…........5
1.3 Выбор конструкции барабана и определение его размеров…...…..........6
1.4 Расчёт крепления каната….……………………………………………...10
1.5 Расчёт грузовой подвески………………………………………………..11
1.5.1 Выбор подшипника блока……………………………………………..12
1.5.2 Расчёт оси блока…………………...…………………………………...14
1.5.3 Выбор крюка, расчёт гайки крюка…...………………………………..15
1.5.4 Выбор подшипника под гайку крюка...……………………………….16
1.5.5 Расчёт траверсы………………………………………………………...17
1.5.6 Расчёт щеки……………………………………………………………..18
1.6 Определение мощности выбор двигателя…...……………………….....19
1.7 Выбор стандартных элементов.…………………………………………21
1.7.1 Выбор редуктора……………………………………………………….21
1.7.2 Выбор муфты…………………………………………………………...22
1.8 Выбор тормоза……………………………………………………………23
Заключение……………………………………………………………………….24
Библиографический список………...…………………………………………...25
Приложение………………………………………………………………………26

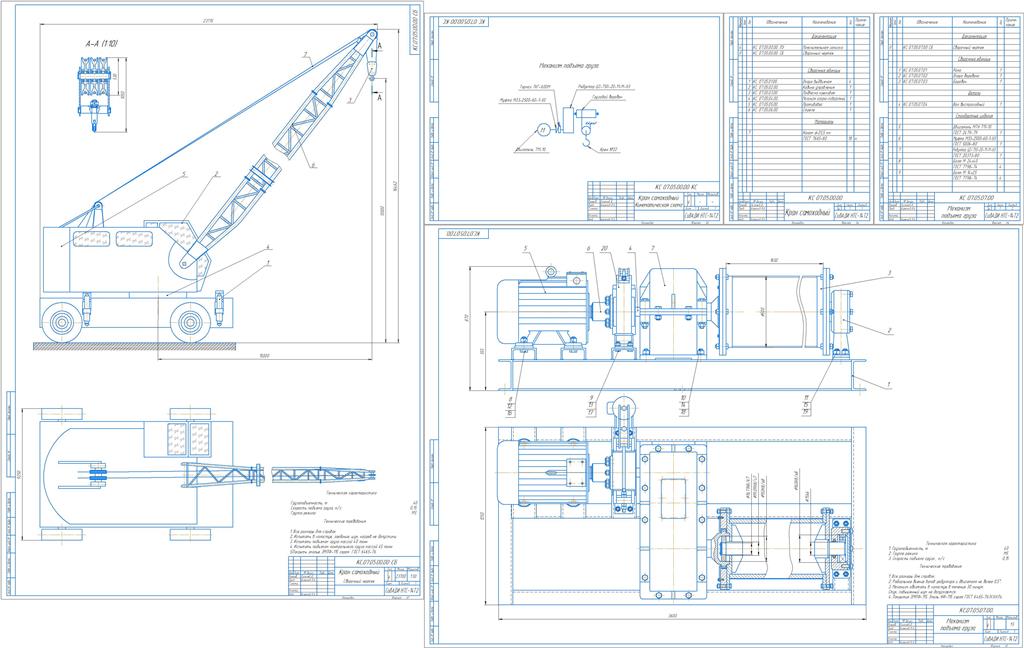

Состав: Кран (СБ), Механизм подъема груза(СБ), Спецификации, Кинематическая схема, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
mpg_sborochny100_0_5m.cdw
Kran (1).cdw
pz_samokhodny.doc
SPETs_2_MPG.cdw
skhemy.cdw
Spetsifikatsia_KRAN.cdw
SPETs_MPG.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: lihadim14
Дата: 2017-12-17
Просмотры: 601
