Операция Укомплектация-2

Кран-штабеллер стеллажный

КФ МГТУ им.Баумана

Стеллажный кран штабелер. применяется в складских помещений грузоподъемность 2 тонны. Целью дипломного проекта является модернизация крана-штабелера с целью расширения функциональности погрузочно-разгрузочных работ на складе сотовых телефонов, снижения их трудоемкости.
Внедрение предлагаемой конструкции позволяет уменьшить нагрузки на строительные конструкции здания, отказаться от подвесных крановых путей, улучшить условия труда обслуживающего персонала.
Для организации передвижения крана-штабелера используются напольный крановый путь (опорный рельс) и подвесной рельс, установленный на металлоконструкцию стеллажей.
Спроектированный привод крана-штабелера отличается от базового варианта меньшей потребляемой мощностью, высокой надежностью и безопасностью при работе крана.
Разработанные мероприятия повышения безопасности жизнедеятельности позволят уменьшить отрицательные воздействия на природу и человека.
Проведенные расчеты технико-экономической эффективности показали, что затраты на модернизированный вариант меньше, чем на базовый (на 16500 руб.), это говорит об экономической эффективности данной модернизации.
Таким образом, внедрение настоящего дипломного проекта является целесообразным и экономически эффективным.

Техническая характеристика.
1. Грузоподъемность, т 2
2. Скорость передвижения, м/с 1,05/0,105
3. Скорость подъема, м/с 0,162/0,05
4. База крана, м 3,2
5. Диаметр приводного колеса, м 0,4
6. Управление краном ручное
7. Опорный рельс Кр-70
8. Верхняя направляющая I12
9. Механизм подъема:
электродвигатель:
тип MTKF 410-4/24
мощность, кВт 0,8
частота вращения, об/мин 200
редуктор:
тип РЧН-80
передаточное число 10
тормоз:
тип ТКТ-300
тормозной момент, Нм 80
электродвигатель:
тип 4АА50В4У3
мощность, кВт 0,09
частота вращения, об/мин 1500
редуктор:
тип РЧН-120
передаточное число 31
10. Механизм подъема:
электродвигатель:
тип MTKF 410-4/24
мощность, кВт 7
частота вращения, об/мин 1370
редуктор:
тип РЧС-160-23,5-II-ТУ
передаточное число 29,5
тормоз:
тип ТКТ-200
тормозной момент, Нм 240
11. Стол телескопический:
насос:
тип Г12-31
производительность, л/мин 8
давление в системе, МПа 2,5
диаметр цилиндра, м 0,1
ход порщня, м 0,152

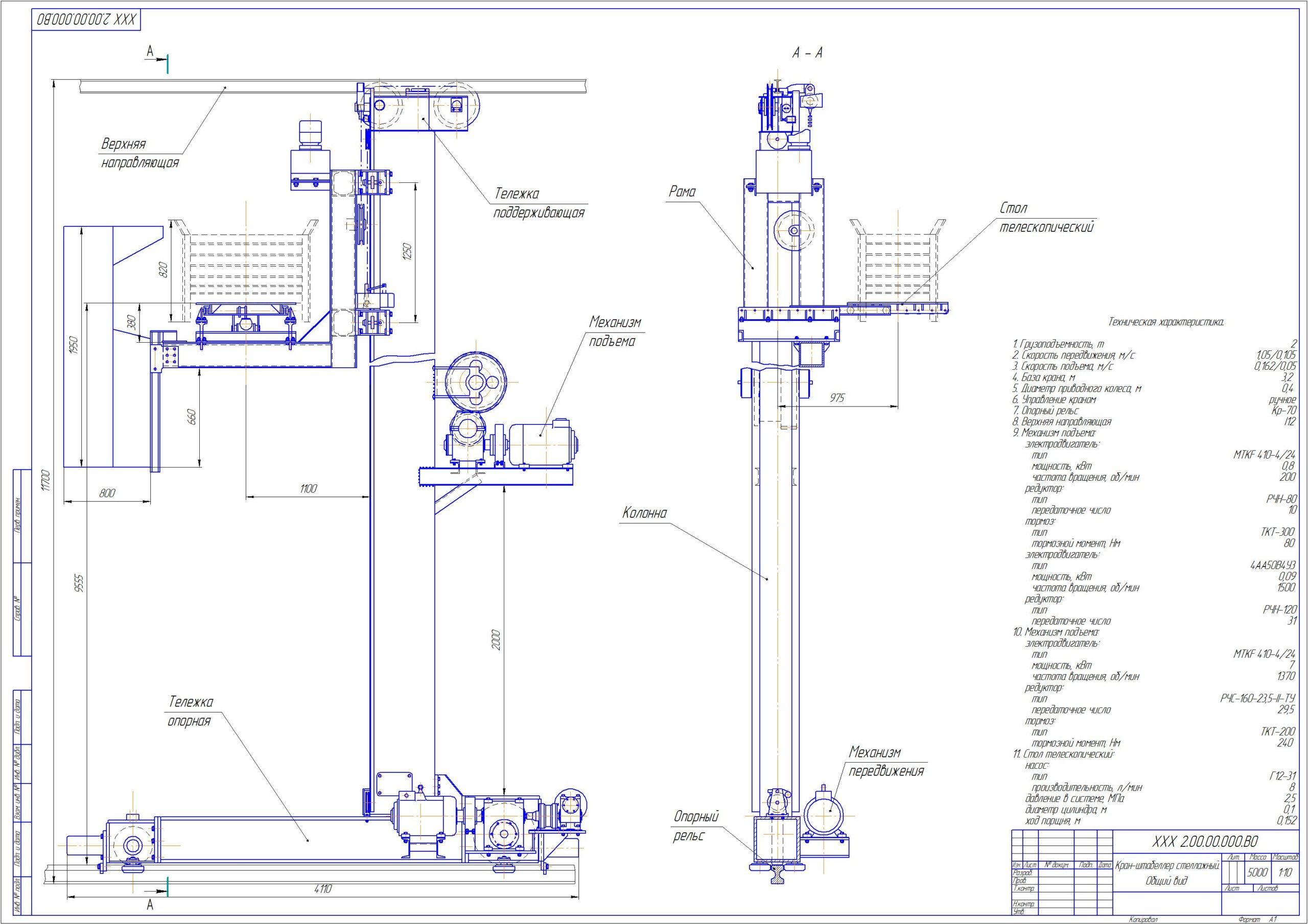

Состав: Механизм передвижения груза, механизм передвижения крана, план склада, рама, общий вид крана, тележка опорная, тележка поддерживающая, РПЗ Язык документа

Софт: Компас-3D 13

Просмотр файлов
Тележкка поддерживающая.cdw
МПГ.cdw
МПЕР.cdw
Общий вид.cdw
Общий вид.jpg
план склада.cdw
Рама.cdw
рпз.docx
Специф. Тележка поддерживающая.docx
Спецификация механизм передвиж.docx
Спецификация механизм подъема.docx
Спецификация Рама.docx
Спецификация Тел.опорной.docx
спецификация_склад.docx
Тележка опорная.cdw
