Промотур КОМПАС v17

Кран стационарный консольно поворотный г/п 6.3т

Запорожский национальный технический университет
Кафедра подъемно транспортные механизмы
На тему: "Проект консольно обертового крана"
Запорожье 2016

Виходні дані:
Вантажопідйомність Q, т 6,3
Вильот L, м 6
Висота підйому
H, м 6,0
Режим роботи
ПВ, % 25
Швидкість
підйому вантажа Vван, м/с 0,16
Швидкість руху візка Vв, м/с 0,5
Частота обертання крана Vкр, хв-1 1,8
Маса крана, т, не більш 5,5
В цьому проекті ми проектуемо консольно обертовий кран. Вибираємо двигуни, редуктори, тормоза в кожний із важливих механізмів.

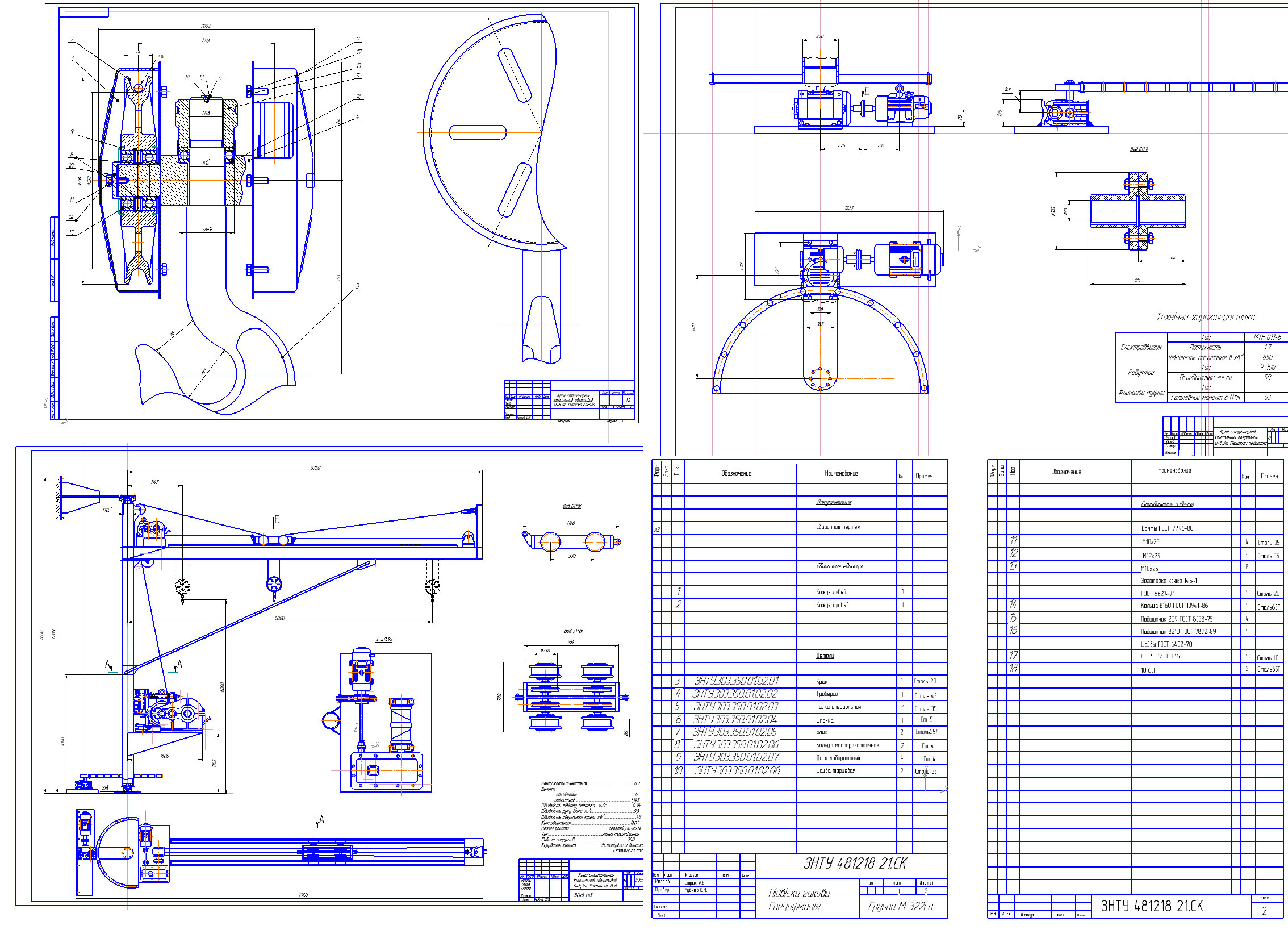

Графічна частина содерже загальний вид крана, підвіска зі спіцифакацію та механізм повороту

Состав: Специфікація, ПЗ, механізм поворота, підвіска, загальний вид Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Кран стационарный консольно поворотный г/п 6.3т

Просмотр файлов
6,3т/Kursovoy_Krany1.docx
6,3т/Kursovoy_Krany2.docx
6,3т/Kursovoy_Krany3.docx
6,3т/М-М ПОВОРОТА1.frw
6,3т/М-М ПОВОРОТА1.frw.bak
6,3т/Общий вид.frw
6,3т/Общий вид.frw.bak
6,3т/Подвеска.cdw
6,3т/Подвеска.cdw.bak
6,3т/Спецификация.frw
6,3т
