Курсовой проект - Кран мостовой

Курсовой проект - Кран мостовой. В современных условиях поточного и автоматизированного производства значение подъемно- транспортных машин качественно изменилось. Они вышли за рамки своего первоначального назначения – вспомогательного оборудования для механизации трудоемких процессов производства – и являются связующими звеньями в технологической цепи, обеспечивающими непрерывность производства, основным регулятором поточного производства, ограниченной частью технологических процессов, определяющих ритм и производительность основного оборудования предприятия. Подъемно- транспортные устройства являются основой комплексной механизации и автоматизации производственных процессов. От правильного выбора наиболее рациональных машин зависит высокопродуктивная работа всего предприятия.
Конструкция подъемно- транспортных машин непрерывно совершенствуется, в связи, с чем возникают новые задачи по расчету, проектированию, исследованию и выбору оптимальных параметров машин, обеспечивающих высокие технико- экономические показатели и качество машин.
В данной работе был рассчитан и спроектирован механизм подъема мостового крана, были рассчитаны параметры барабана, выбран канат, подобраны двигатель и редуктор, подобрана крюковая подвеска, выбран тормоз.

Техническая характеристика
1 Грузоподъемность, т 10
2 Высота подъема груза, м 12
3 Режим работы 6
5 Скорость, м/мин:
передвижения тележки 40
передвижения крана 60
6 Электродвигатель механизма:
подъема груза:
тип МТН 312-6
мощность, кВт 15
частота вращения, об/мин 950
передвижения тележки:
тип 4АС80А4У3
мощность, кВт 1,3
частота вращения, об/мин 1360
передвижения крана:
тип 4АС100L6У3
мощность, кВт 2,6
частота вращения, об/мин 920
7 Редуктор механизма:
подъема груза:
тип Ц2-500-I-4М
передаточное число 50,94
передвижения тележки:
тип ВКУ-500М
передаточное число 28
передвижения крана:
тип ВКУ-610М
передаточное число 25
8 Тормоз механизма
подъема груза:
тип дисково-колодочный
сдвоенный с диаметром
диска 400 мм
тормозной момент, Нм 500-1300
передвижения тележки:
тип ТКГ-160
тормозной момент, Нм 98
передвижения крана:
тип ТКГ-160
тормозной момент, Нм 98

Состав: Кран (ВО), Барабан (СБ), Главная балка (СБ), Механизм подъема (СБ), Спецификации, Схемы Язык документа

Софт: DWG

Файлы:
Курсовой проект - Кран мостовой/
Курсовой проект - Кран мостовой/207108_534D1_kursovoy_proekt_kran_mostovoy/

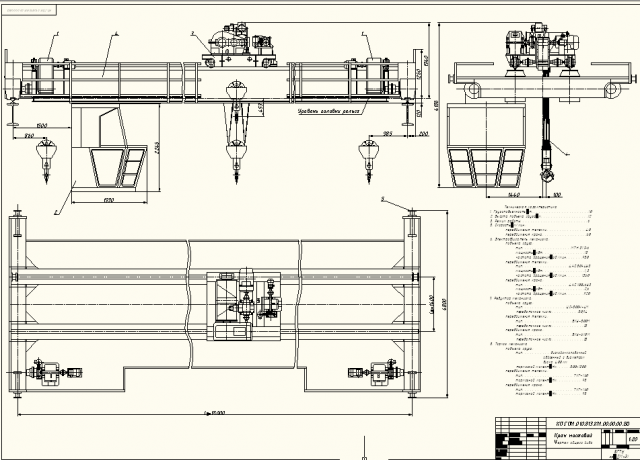

Курсовой проект - Кран мостовой/207108_534D1_kursovoy_proekt_kran_mostovoy/Кран общий вид чертеж.dwg
Курсовой проект - Кран мостовой/207108_534D1_kursovoy_proekt_kran_mostovoy/Пояснительная записка.doc
Курсовой проект - Кран мостовой/207108_534D1_kursovoy_proekt_kran_mostovoy/Тележка-чертеж.dwg
Курсовой проект - Кран мостовой/207108_534D1_kursovoy_proekt_kran_mostovoy/Барабан-чертеж.dwg
Курсовой проект - Кран мостовой/207108_534D1_kursovoy_proekt_kran_mostovoy/Главная балка-чертеж.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Sergey133
Дата: 2010-08-27
Просмотры: 23762
2 комментария
    1

    а на сколько он тонн?

      2

      тх добавлена в описание. 10т
