Механизм подъема груза кранового механизма

Вятский государственный университет
Кафедра “Электропривод и автоматизация промышленных установок”
КУРСОВОЙ ПРОЕКТ по дисциплине «Прикладная механика»
Тема: «Механизм подъема груза кранового механизма»

Целью выполнения проекта является закрепление знаний, полученных из ранее освоенных дисциплин и использование их при проектировании механического привода. Задачей работы является подбор электродвигателя, выполнение кинематического расчёта, расчёт редуктора, определение геометрических и конструктивных размеров деталей и проверок их на прочность.При выполнении графической части проекта использованы результаты проведённых расчётов.Поставленные задачи решались с учётом изменений в действующих стандартах и рекомендаций, учитывающий опыт создания и эксплуатации подобных устройств.
Технические характеристики:
грузоподъемность-10 т.
ширина пролета-16 м.
производительность-70,5 т/ч.

Состав: Чертежи: Вал,колесо,крышка,полумуфта,сборочный,спецификация(3 шт),червяк и 2 эпюры. И сам курсовой проект. Язык документа

Софт: КОМПАС-3D 12

Просмотр файлов
_колесо.cdw
_крышка.cdw
_полумуфта.cdw
_сборочный.cdw
_сборочный.cdw.bak
_Спец1.cdw
_спец2.cdw
_спец3.cdw
_червяк.cdw
Курсовой проект.docx
эпюры.frw
эпюры2.frw
_вал.cdw

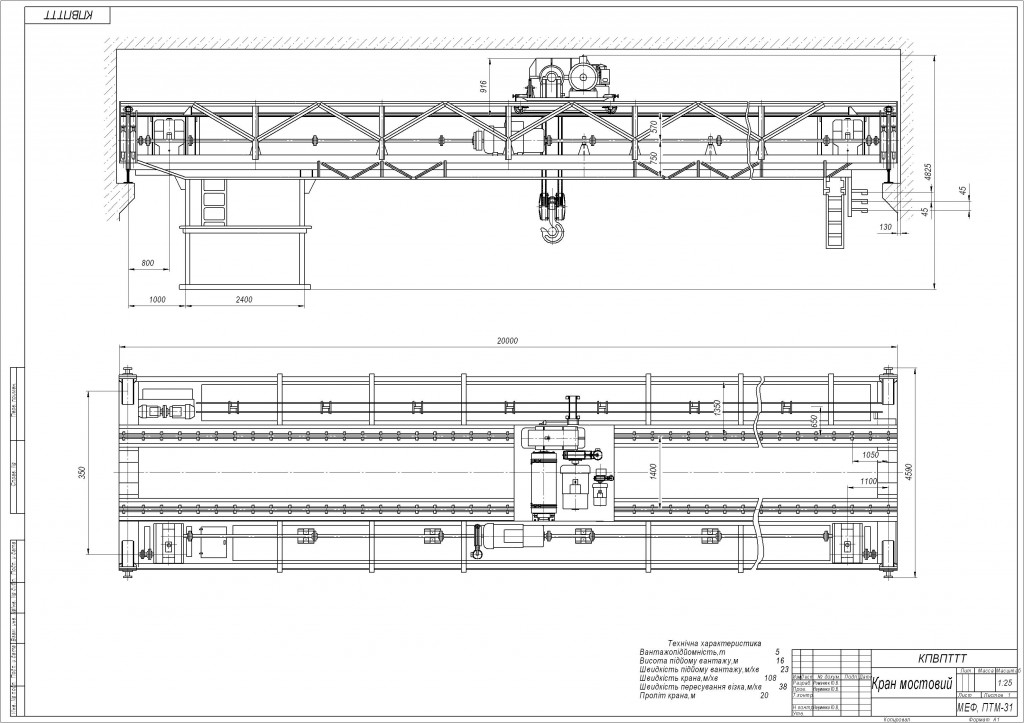

1) Общий вид крана.cdw
