Механизм подъема крана (гидропривод)

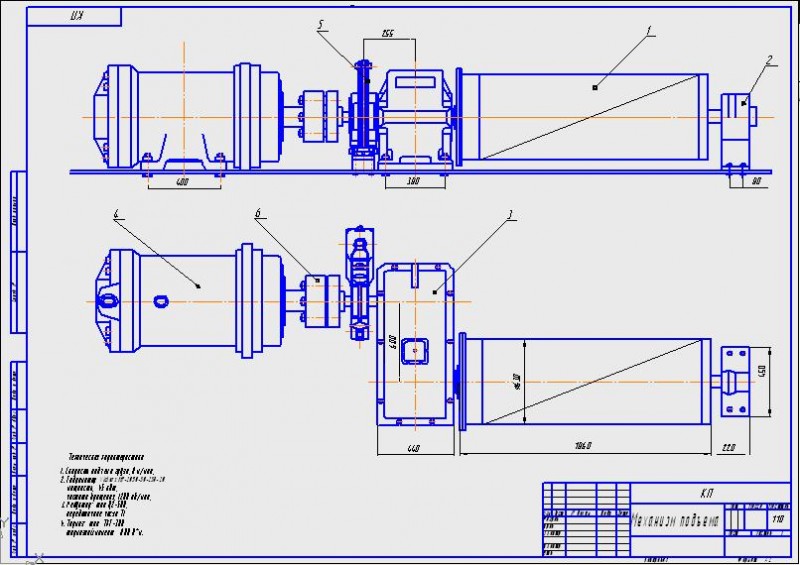

Чертеж механизма главного подъема стрелового крана с гидравлическим приводом всех механизмов (состав:гидромотор аксиально-поршневой с наклонным диском,редуктор цилиндрический двухступенчатый,барабан, тормоз колодочный с электрогидротолкателем, муфта упругая втулочно-пальцевая), используется при курсовом проектировании. Два вида: главный вид, вид сверху.

Техническая характеристика
1. Скорость подъема груза, 8 м/мин,
2. Гидромотор Vickers MF-2050-30-238-20, мощность, 45 кВт, частота вращения, 1200 об/мин,
3. Редуктор: тип Ц2-500, передаточное число 71
4. Тормоз: тип ТКГ-300, тормозной момент 800 Н*м.

Состав: Общий вид, спецификация Язык документа

Софт: КОМПАС v. 10
