Металлоконструкция крана-манипулятора ВПРС

КФ МГТУ им. Н.Э. Баумана
Кафедра "Детали машин и подъемно-транспортное оборудование"
Дисциплина "Строительная механика"
Тема "Проектирование металлической конструкции крана-манипулятора"
2017

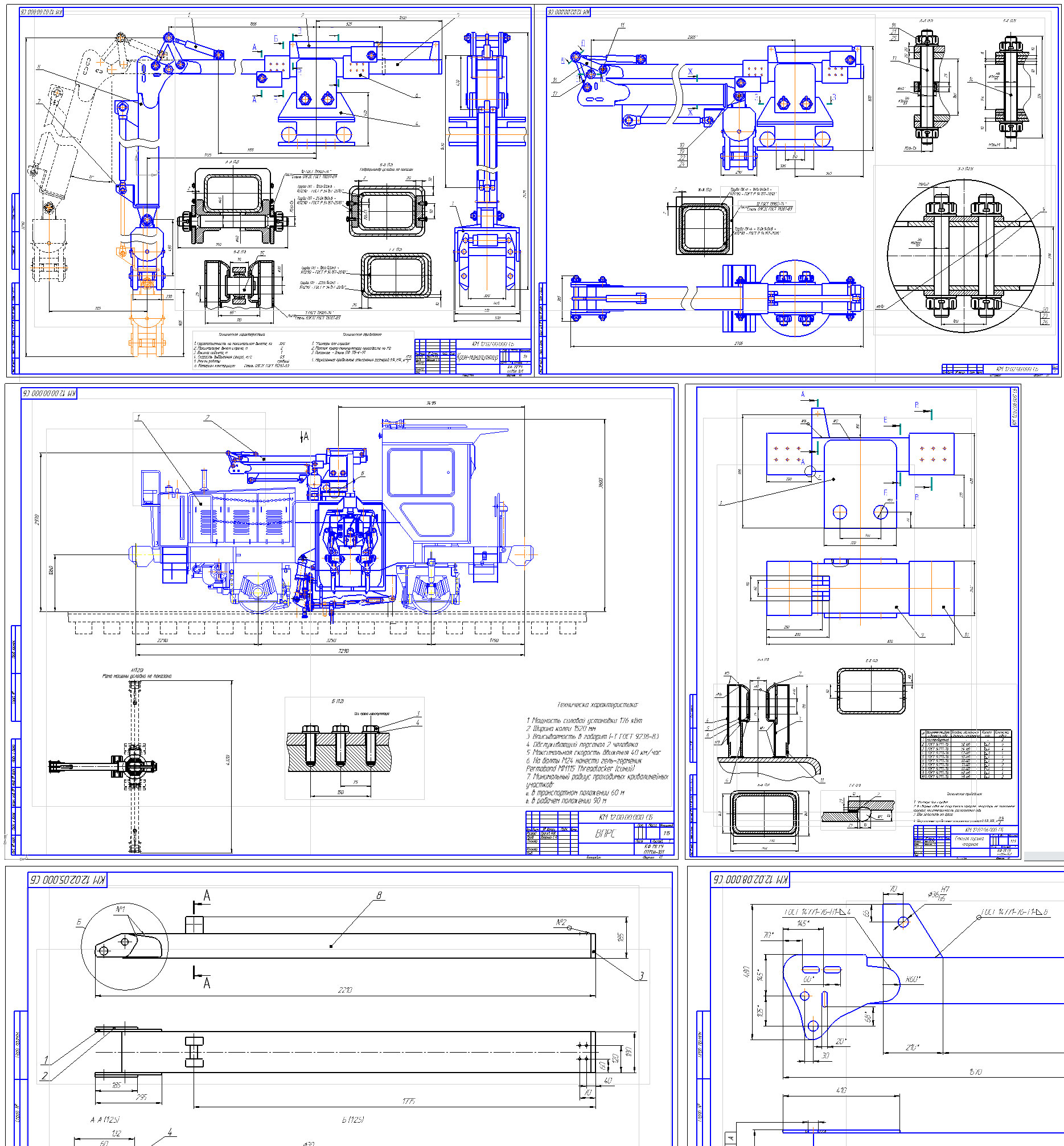

В данном курсовом проекте разработана металлическая конструкция выправочно-подбивочно-рихтовочной машины, а именно крана-манипулятора для замены шпал. Пояснительная записка проекта состоит из нескольких глав, которые включают в себя расчет металлоконструкции крана-манипулятора, а так же прочие сопутствующие расчеты, подтверждающие работоспособность машины. Так же проект включает в себя четыре чертежей формата А1 и два чертежа формата А2: общий вид ВПРС, общий вид КМ, чертежи металлоконструкции: чертеж хобота, гуська, балки гуська.

Техническая характеристика
1. Грузоподъемность на максимальном вылете, кг 300
2. Максимальный вылет стрелы, м 2
3. Высота побъема, м 1
4. Скорость выдвижения секций, м/с 0.5
5. Режим работы средний
6. Материал конструкции Сталь 09Г2С ГОСТ 19281-89
