Операция Укомплектация-2

Монтаж градирни БМГ-210М1

Конструкция полно-разборной рамы для закрепления подвесной тали грузоподъемностью 2т. Конструкция выполнена из швеллеров и полностью разборная.
Конструкция рамы с фундаментом для установки двух систем БМГ-210М1
Конструкция помещения для диспетчера с пристройкой площадки и лестниц

Состав: Сборочные чертежи, Деталировка, Спецификации Язык документа

Софт: AutoCAD 05

Просмотр файлов

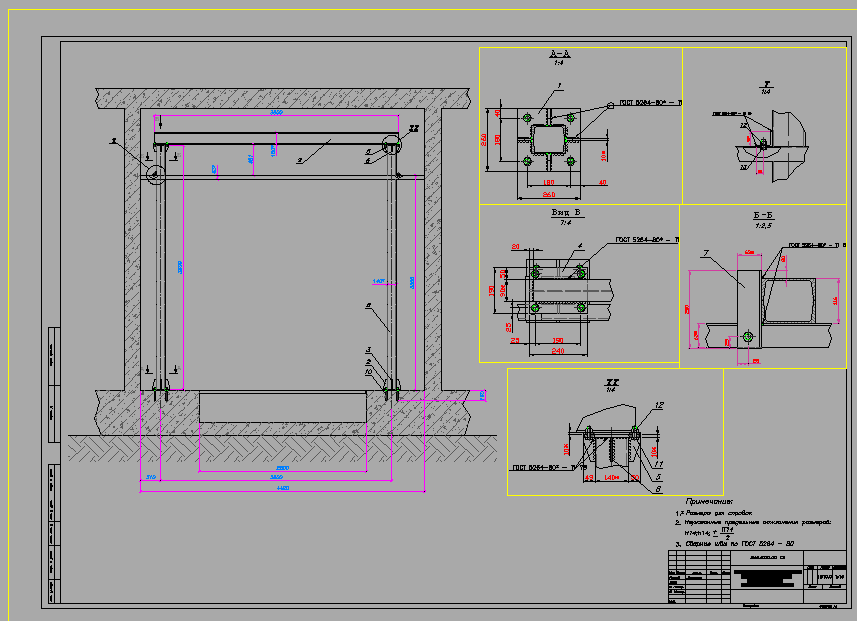

Установка балки под тельфер.dwg
