Мостовой кран общего назначения, грузоподъемность 40 т.

Донбасская государственная машиностроительная академия
Кафедра подъемно-транспортных машин
Курсовой проект по дисциплине "Проектирование металлоконструкций"
На тему "Проектирование моста грузоподъемного крана"
Краматорск 2014

Объектом проектирования данной курсовой работы является металлоконструкция мостового крана для перегрузки штучных грузов, грузоподъемностью 40 тонн.
В ходе выполнения курсой работы решается задача создания металлоконструкция грузоподъемного крана общего назначения. Ставится задача проектирования моста крана на основе исходных условий работы.
Цель работы - спроектировать главную балку мостового крана, выполнить все необходимые проектные и проверочные расчеты. Выбрать наиболее подходящий метод расчета при проектировании.

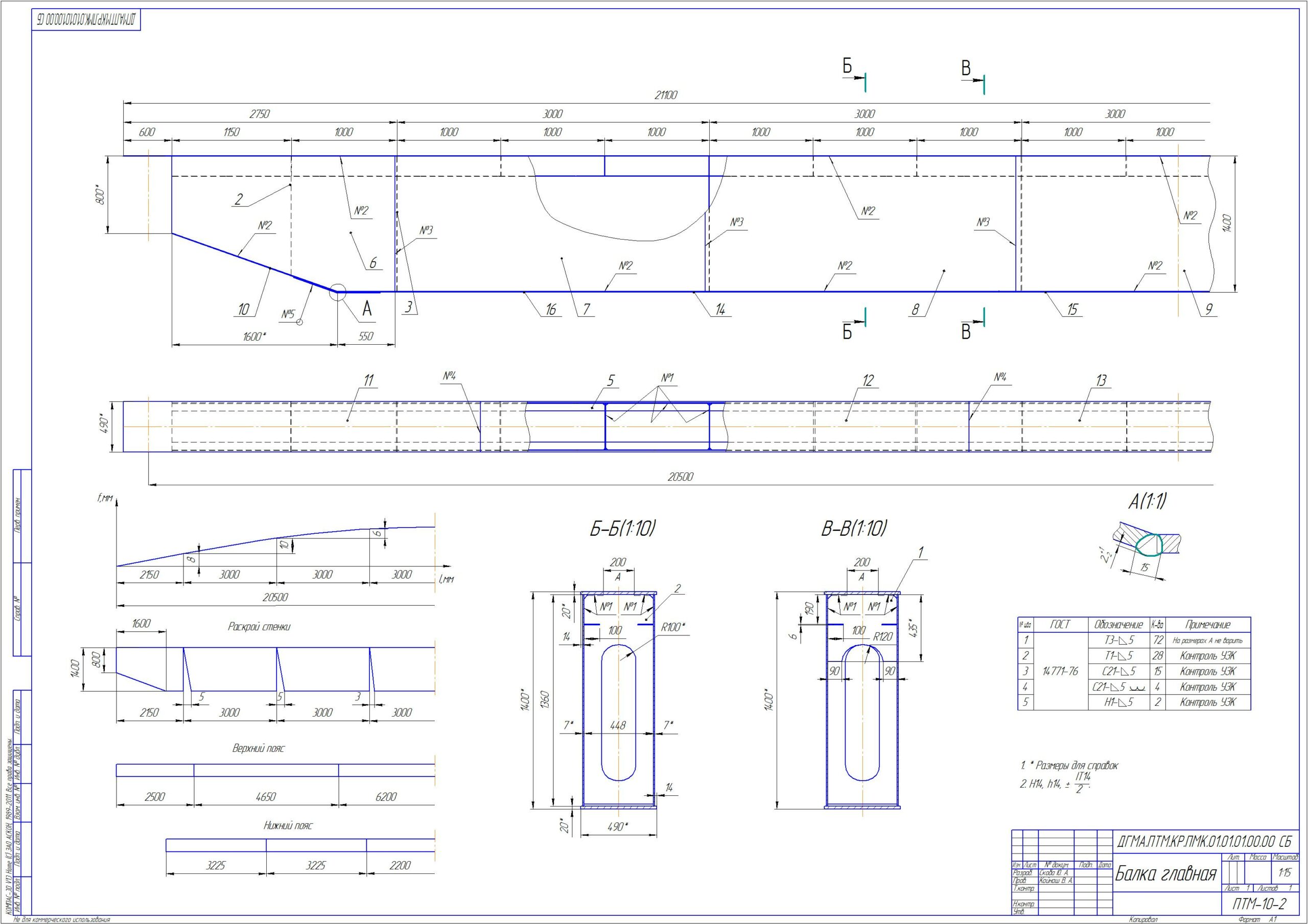

В курсовой работе рассчитаны геометрические параметры главных и концевых балок мостового крана. Была произведена проверка и устойчивость стенок главной балки, статической и динамической жесткости моста. Был рассчитан строительный подъем главной балки и разработан раскрой стенок, верхнего и нижнего поясов.
Были проведены уточняющие расчеты поперечного сечения главной балки с условием минимального веса несущей металлоконструкции.
Были рассчитаны и проверены сварные швы.

Состав: балка главная, мостовой кран, мост, металлоконсрукция, концевая балка, колея тележки, база крана Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Мостовой кран общего назначения, грузоподъемность 40 т.

Просмотр файлов
первый.cdw
спецификация.doc
второй.cdw
записка.docx
