Операция Укомплектация-2

Настенный стационарный кран 4т

Сибирский Федеральный Университет
Кафедра Подъемно-транспортных,строительных и дорожных машин
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "Расчет консольного настенного крана"
Красноярск 2013

В данной работе были представлены основные расчеты крана.
Курсовая работа содержит 4 листа формата А1 графической части, 76 страниц пояснительной записки.
Технические характеристики:
масса поднимаемого груза - Q = 4000 кг = 4 т;
вылет - L =8 м;
высота подъёма груза - Н = 5 м;
скорость передвижения электротали υт=10 м/мин =0,167 м/с;
скорость подъёма груза υт=5 м/мин =0,083 м/с ;
частота вращения крана 3 об/мин.
Род тока переменный.

Состав: Кран настенный стационарный (ВО), Механизм поворота (СБ), Спецификация, Механизм подъема (ВО), Крюковая подвеска (СБ), ПЗ Язык документа

Софт: Компас-3D 12

Сайт: www

Просмотр файлов

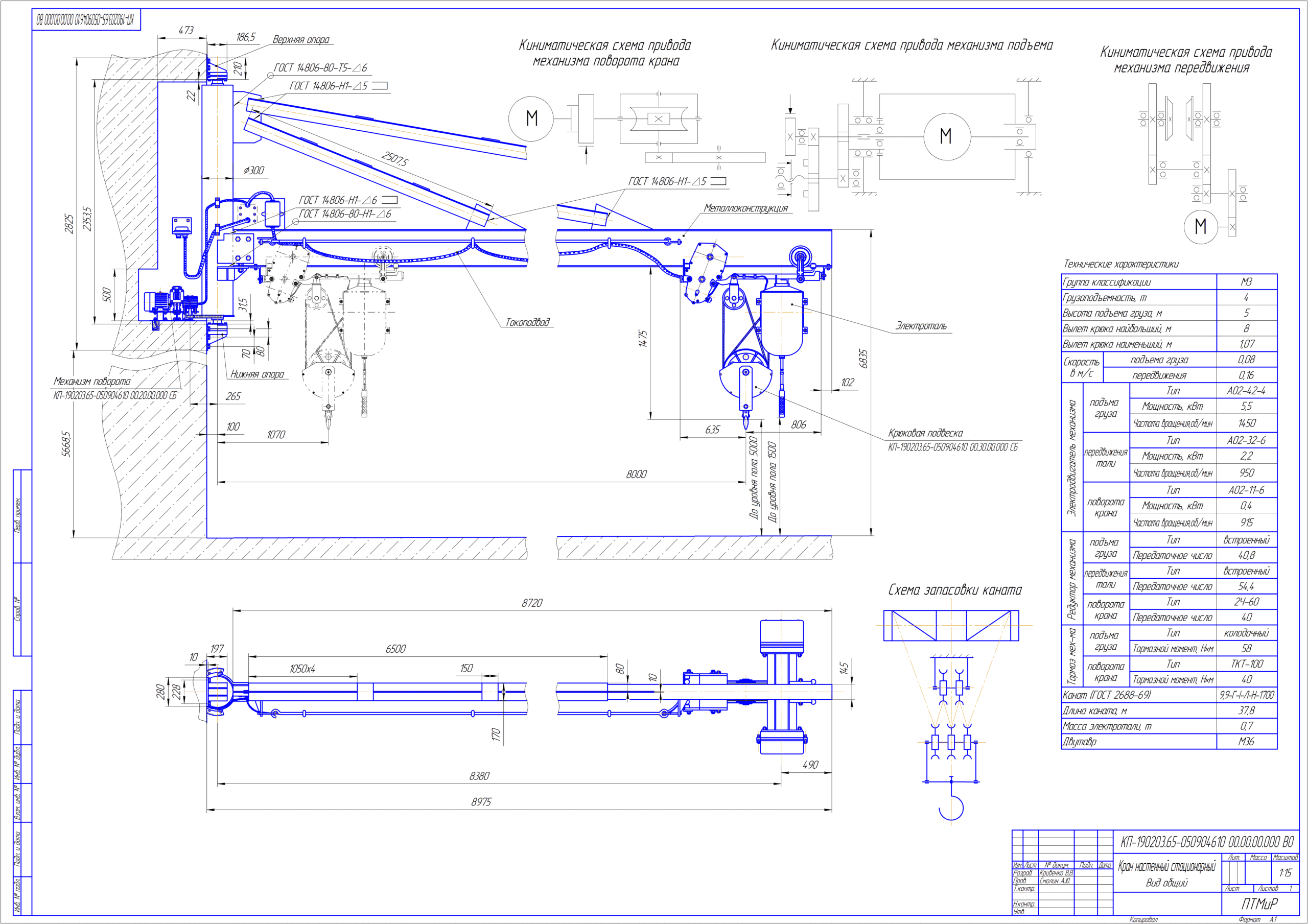

Кран настенный/Кран настенный ВО.cdw
Кран настенный/Крюковая подвеска СБ.cdw
Кран настенный/Механизм поворота СБ.cdw
Кран настенный/Механизм подъема ВО.cdw
Кран настенный/ПЗ.docx
Кран настенный/Спецификация Крюковая подвеска/+Спецификация Крбковая подвеска 2.bak.cdw
Кран настенный/Спецификация Крюковая подвеска/+Спецификация Крюковая подвеска 1.bak.cdw
Кран настенный/Спецификация Механизм поворота/+Спецификация 1.cdw
Кран настенный/Спецификация Механизм поворота/+Спецификация2.cdw
Кран настенный/Спецификация Крюковая подвеска
Кран настенный/Спецификация Механизм поворота
Кран настенный
