Переходное крепление башенного крана

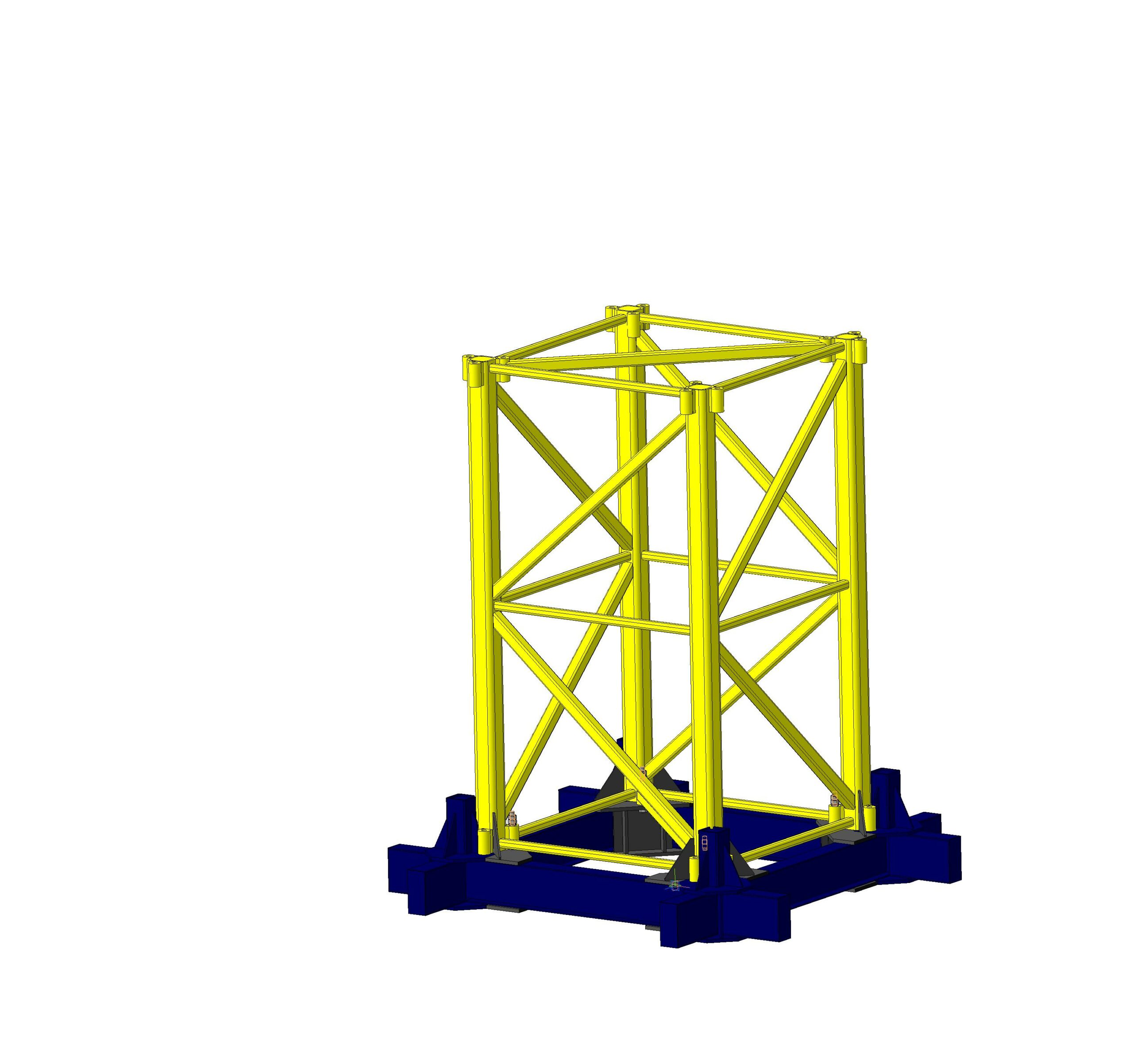

Крепление башенного крана QTZ80 производства Dahan к установочной плите крана QTZ-80 производства Harbin. Сложность в том, что секция даханского крана меньше сем у харбинского, поэтому была проведени небольшая модернизация. Секцию соединили с основанием сваркой. Болты для крепления секции до проведения сварочных работ - не несущий узел (временный). Получился вот такой мутант. Чертежи убрал - они простые и без того, кому нужно - сделает с модели
