Подвесная стрела цехового крана Q=2т

Украинская государственная академия железнодорожного транспорта
(Харьковский институт инженеров транспорта) УкрДАЗТ


Вихідні данні:
1. Грузоподъемность, т 2
2. Скорость подъема, м / с 0,16
3. Частота вращения, рад / мин 1,5
4. Вылет стрелы, м 8
5. Режим нагрузки L1
6. Группа классификации механизма М2

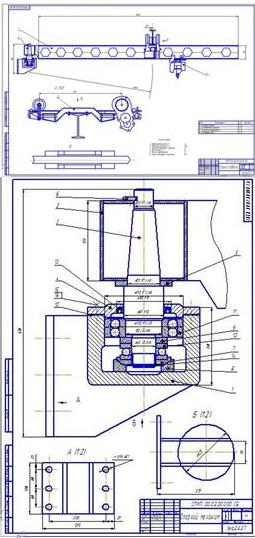

В архиве содержатся чертежи:
- опорный механизм (механизм поворота)
- механизм передвижения (электро таль)
- стрела подвесная (общий вид)

Состав: Стрела подвесная (ВО), Механизм передвижения (СБ), Опорный механизм (СБ), Спецификации, Записка Язык документа

Софт: Компас-3D 13 SP1

Просмотр файлов
MARK ОПУспец-переделаный.cdw
Опорний механізм спецификация.cdw
Чертеж-Механизм передвижения - переделаный.cdw
Чертеж-СТРЕЛА - переделаный.cdw
ПТВРМ.Курсовой..docx
