Полноповоротный башенный кран 0,4т

Костромская государственная сельскохозяйственная академия
Кафедра деталей машин
Курсовой проект по дисциплине «Подъемно-транспортирующие машины»
На тему: «Проект полноповоротного башенного крана»
Кострома 2008

В данном проекте рассматривается проект поворотного башенного крана. Произведен технологический расчет и подбор составляющих крана.

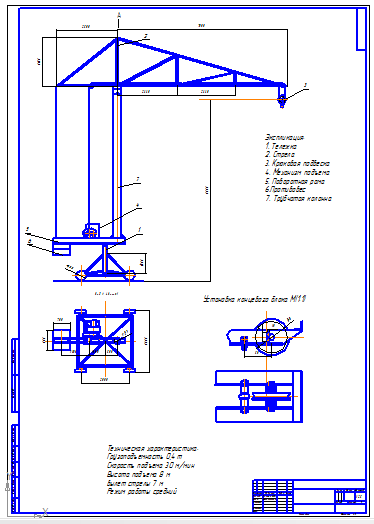

Графическая часть содержит общий вид крана с его габаритными размерами, чертеж опорно-поворотной памы, чертеж поворотной оси рамы и заготовки.
Курсовой проект содержит 3 листа формата А1 графической части, 44 страниц пояснительной записки, содержащей 39 рисунков, 4 источников.

Техническая характеристика:
Грузоподъемность: 0,4 т.
Скорость подъема груза: 30 м/мин.
Высота подъема: 8 м.
Вылет стрелы: 7 м.
Режим работы: средний

Состав: Вид общий (ВО), Опорно-поворотная рама, Деталировка, Записка Язык документа

Софт: Компас-3D V13
